Inventor のデータを読み込む

追加したコネクタと配線を 2D モデルに適用します。

AutoCAD Electrical ツールセット に切り替えます。

1. [回路図]タブ[コンポーネントを挿入]パネル[コネクタ挿入]ドロップダウン[コネクタ挿入(リストから)]の順にクリックします。 検索
2. driverseat_from_inv.xml を選択します。　[開く]をクリックします。
   注: Inventor がない場合は、「はじめに」のページに記載したフォルダの driverseat_from_inv.xml を使用できます。

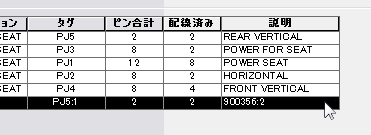

3. Inventor で追加したコネクタが、[コネクタを選択]ダイアログ ボックスに一覧表示されます。コネクタの行を選択します。

4. ダイアログ ボックスの下部にある[詳細]ボタンをクリックします。

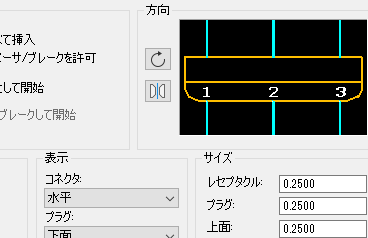

5. コネクタの表示メニューの[水平]をクリックします。

   ダイアログ ボックスの表示が水平に切り替わります。


6. [挿入]をクリックします。
7. コネクタを、電動シートのメイン スイッチの右側に配置します。

8. [コネクタを選択]ダイアログ ボックスの[配線]をクリックします。Inventor での指定どおりに、AutoCAD Electrical ツールセット でピンが接続されます。


これでチュートリアルは終了です。
