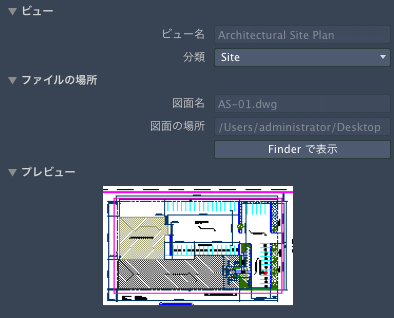

選択したビュー固有の情報が表示されます。
SHEETSET[シート セット マネージャ] (コマンド)
メニュー: : [プロジェクト マネージャ]で登録済みビューを選択
概要
ビューとは、AutoCAD for Windows の[シート セット マネージャ]を使用して現在のプロジェクトのレイアウトに配置された名前の付いたビューのことです。ビューは、[プロジェクト マネージャ]を使用して修正したり、配置を変更することはできません。
オプション
次のオプションが表示されます。
[ビュー]
ビューに関する情報が表示されます。
- [ビュー名]
- ビューの名前が表示されます。
- [カテゴリ]
-
ビューにカテゴリを割り当てます。
[カテゴリ]リストには、プロジェクトのレイアウトに配置されたときの各モデル空間ビューの[ビュー カテゴリ]プロパティの現在の値が表示されます。
[ファイルの場所]
ビューが配置されている図面ファイルの情報が表示されます。
- [図面名]
- 名前の付いたビューが含まれている図面の名前が表示されます。
- [図面の場所]
- ビューが保存されている図面のパスが表示されます。
- [Finder で表示]
- ビューに関連付けられている図面(DWG)ファイルの場所が[Finder]に表示されます。
[プレビュー]
選択したビューのプレビュー イメージが表示されます。
