AutoCAD Mechanical 2021 ツールセットで行われた変更の概要は次のとおりです。
AutoCAD Mechanical 2021 ツールセットでは、お客様からのフィードバック、アンケート、分析データに基づいて開発の優先順位が決定され、機能強化が行われています。いくつかの機能が新しく見直され、専門分野にわたり頻繁に使用される多くの機能が効率化されました。このリリースの図面形式は、AutoCAD Mechanical 2021 にアップグレードされました。開発者の場合は、API 断続リリースです。
溶接記号の ISO 規格および DIN 規格の履歴更新
溶接記号が AutoCAD Mechanical 2021 ツールセットで更新され、最新の ISO 規格および DIN 規格の履歴(ISO 2553:2013 および DIN EN ISO 2553:2014)をサポートするようになりました。この変更には、要素記号と追加記号の改訂、および新しい溶接の注釈(2 点間の距離)が含まれます。マルチ基準線のサポートも最新の履歴に追加されています。
ISO 規格および DIN 規格の新しい履歴に対するサポートが追加されたことにより、溶接規格の最新の履歴を使用して AutoCAD Mechanical ツールセットで作成されたドキュメントに注釈を付けることができます。新しいドキュメントでは最新の履歴を使用できますが、AutoCAD Mechanical ツールセットは引き続き旧バージョンの履歴をサポートし、旧リリースで作成されたドキュメントを開いたり、編集したり、保存できるようになっています。
[オプション]ダイアログ ボックス

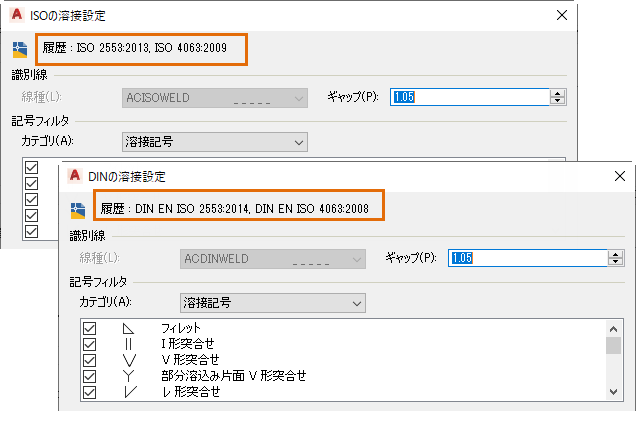

[溶接記号設定]ダイアログ ボックス

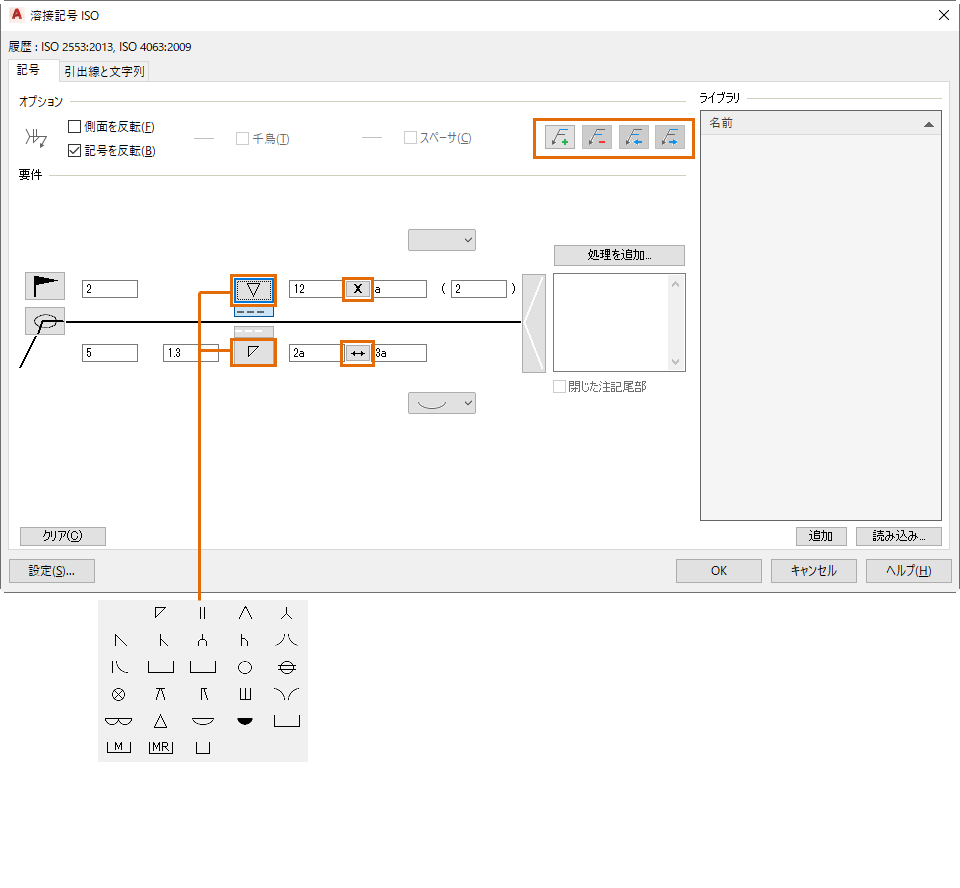

[溶接記号]ダイアログ ボックス
- マルチ基準線サポートのための新しいコントロール
- 距離パレットのオプション
- 断続的な溶接
- 2 点間の距離
- 記号パレットの新しい溶接記号と裏当て記号

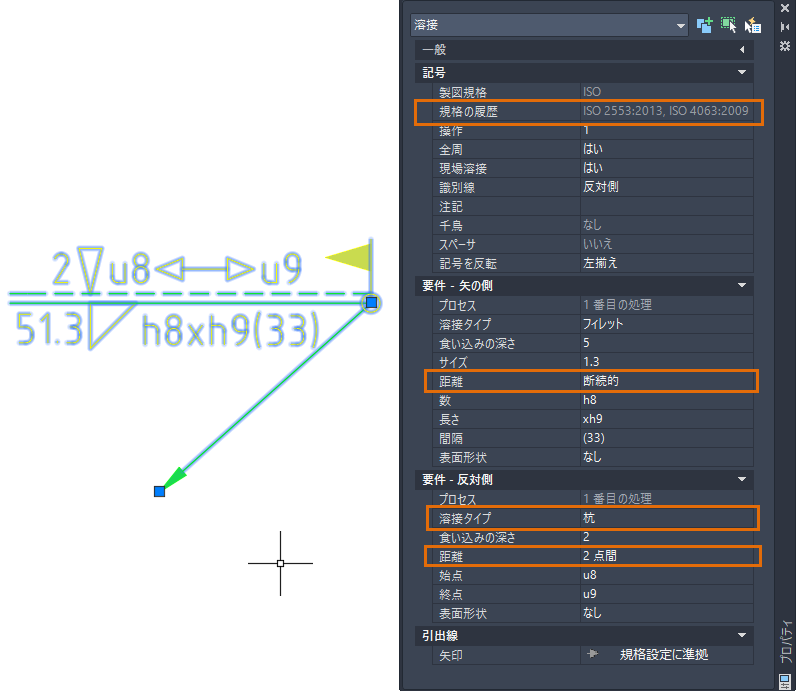

プロパティ パレット
アイコンの更新
その他の拡張

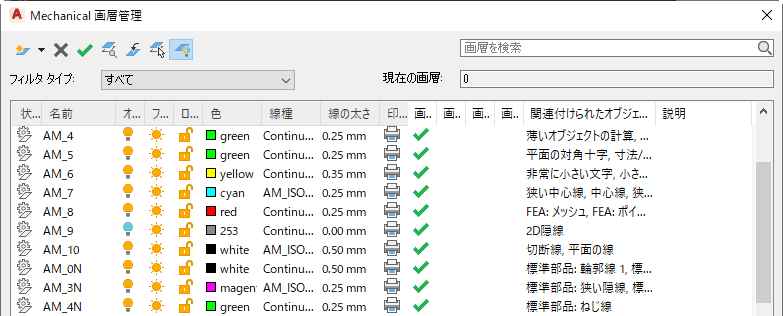

- [画層グループ]
()[]{}#$%&+@^ などの特殊文字が含まれている名前を使用して画層グループを作成できるようになりました。
- 寸法
自動寸法を使用して作業してもエラーが発生しなくなりました。
- 溶接記号
- 複数のブランチがある溶接記号を、エラーを発生させずに作成および編集できるようになりました。
- 溶接記号のすべてのプロパティをプロパティ パレットから編集できるようになりました。
- 溶接記号のジオメトリは、編集操作をキャンセルしても一切変化を示しません。
- 簡易溶接
AMPOWEREDIT を使用して、簡易溶接を正しく編集できるようになりました。
- コンテンツ
エラーを発生させずに、ファミリ テーブルを使用してコンテンツを編集できるようになりました。
- システム変数
パブリッシュ操作後にシステム変数 FIELDEVAL の値が自発的に変更されることはありません。
- ダイナミック ブロック
ダイナミック ブロックに対する変更は、ただちに図面に反映されます。
- 引出線注記
境界の尺度が 1:10 を超える場合に、引出線注記の文字の高さが正しい値を表示するようになりました。
- PDF の読み込み
[PDF 読み込み]ダイアログ ボックスのオプションを操作しても、エラーが表示されることはなくなりました。
- はめあいまたは許容差
M3 許容差の制限値とはめあいに正しい値が表示されるようになりました。
- 面の指示記号
旧ファイル形式で保存した後に図面を再度開いたときに、面の指示記号の関連付けが保持されるようになりました。
AutoCAD Mechanical ツールセットでは、AutoCAD の新機能の大部分が活用されています。詳細は、ヘルプのトピック「AutoCAD 2021 の新機能の紹介」を参照してください。
