練習 S3: [イメージ色反転]と[鏡像]を使用してイメージを補正する

この練習では、[イメージ色反転]と[鏡像]ユーティリティを使用して、ラスター イメージの品質を改善します。

• [イメージ色反転]を使用すると、イメージの色調の明暗を反転できます。
• [鏡像]を使用すると、文字や線が左右逆または上下逆になっているイメージを反転します。

関連する練習

この練習を行う前に、AutoCAD Raster Design ツールセットのオプションが「練習 A1: AutoCAD Raster Design ツールセットのオプションを設定する」で説明したとおりに設定されていることを確認します。

練習

この練習で使用する図面ファイルを開く

1. ¥Tutorial2 フォルダ内の図面ファイル Scanned_02.dwg を開きます。

   イメージが青焼き図面からスキャンされたものであることを示すため、イメージの背景色は AutoCAD 背景色の明るさに応じてコントラストが効いたものになります。[イメージ色反転]を使用すると、このイメージの背景色を AutoCAD 背景色と同じ色に変更できます。

   イメージを色反転する

2. [ラスター]メニュー[補正][イメージ色反転]を選択します。

   イメージを鏡像化する

3. 図面のテキストをはっきりと確認できるまでズームします。図面全体が上下逆になっていることが分かります。
4. [ラスター]メニュー[補正][鏡像]を選択します。
5. [上下]を選択し、[OK]をクリックします。

   適切な軸を正しく選択すれば、鏡像化処理を行った後の回転処理が不要になります。

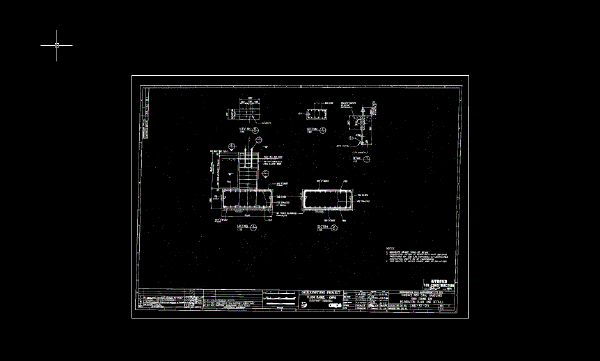

   鏡像化後、表題欄が正しい位置であるイメージの下部に表示されるようになりました。


6. 変更を保存せずに図面を閉じます。
