練習 A3: イメージのプロパティを確認、変更する

この練習では、選択したイメージまたは選択した複数のイメージのプロパティを確認して変更します。

次の方法を使用して、[プロパティ]ウィンドウにアクセスします。

• [修正]メニュー[プロパティ]を選択します。
• 1 つまたは複数のイメージを選択し、[プロパティ]をクリックします。
• AutoCAD の[標準]ツールバーで[プロパティ]()をクリックする。

関連する練習

• 練習 A2: 図面内のイメージを管理する

この練習を行う前に、AutoCAD Raster Design ツールセットのオプションが「練習 A1: AutoCAD Raster Design ツールセットのオプションを設定する」で説明したとおりに設定されていることを確認します。

練習

この練習で使用する図面ファイルを開く

1. ¥Tutorial1 フォルダ 内の図面ファイル GettingStarted_03.dwg を開きます。

イメージのプロパティを確認する

2. 右下にあるトラクタ イメージのイメージ フレームを選択します。
3. 右クリックし、[オブジェクト プロパティ管理]をクリックします。[プロパティ]ウィンドウが表示されます。
4. プロパティ リストの末尾にスクロールします。

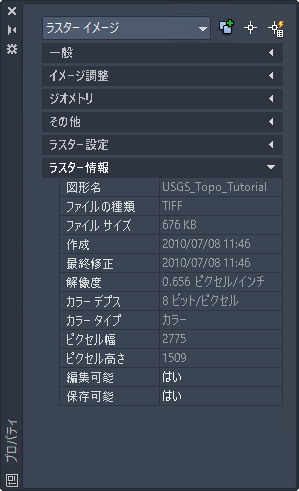

   この例は、イメージを選択したときの[プロパティ]ウィンドウの外観を示しています。[ラスター イメージ]が選択されており、イメージ データが[情報]領域のプロパティ リストの最後に表示されています。

イメージの編集状態を確認する

5. [編集可能]行をクリックし、次に行の末尾をクリックします。

   [編集状態]ダイアログ ボックスに、このイメージが編集可能および保存可能であることが表示されます。イメージの編集や保存が禁止されている場合は、[編集状態]ダイアログ ボックスを開いて理由を調べます。

6. [閉じる]をクリックします。
7. [Esc]を押してトラクタ イメージの選択を解除します。ただし、[プロパティ]ウィンドウは閉じないでください。

イメージのプロパティを変更する

8. 図面ウィンドウ左下の地形図のイメージ フレームを選択します。
9. [プロパティ]ウィンドウの[一般]領域で、画層を TU_image_usgs に変更します。

複数のイメージのプロパティを確認する

10. 航空写真のイメージ フレームを選択します。

    [プロパティ]ウィンドウの一番上に[ラスター イメージ(2)] と表示され、2 つのラスター イメージが選択されていることが示されます。両方のイメージで共通するプロパティが表示されます。

11. [プロパティ]ウィンドウを閉じます。
12. 変更を保存せずに図面を閉じます。
