概要 - 下水データ モデル

[下水]モジュールは、ジオメトリと属性データを個別に保存する[ユーティリティ]データ モデルに基づいています。データ モデルには、トピック、リプレゼンテーション、ドメイン、ユーティリティ、トポロジ、交差が含まれます。

データ モデル アドミニストレータで、データ モデルにある下水トピック、リプレゼンテーション、ドメイン、ユーティリティ、トポロジ、交差の調査が行えます。

データ モデルの要素	説明
トピック	トピックはフィーチャ クラスとフィーチャ クラス テーブルのコレクションのグループを編成するのに使われるコンテナです。
リプレゼンテーション	リプレゼンテーションはフィーチャを異なる場所で視覚化し、ジオメトリをデータベースに保存するのに使えるテンプレートです。 リプレゼンテーション(スケマティック表現)についての詳細は、「データ モデル: スケマティック表現」を参照してください。
ドメイン	ドメインはドメイン テーブル(*_TBD)に保存され、フォームで使われる属性の値を定義します。 ドメインについての詳細は、「データ モデル: ドメイン テーブル」を参照してください。
ユーティリティ	ユーティリティ モデルは下水アプリケーションで使われる基本のネットワーク構成を提供します。 ユーティリティについての詳細は、「ユーティリティ モデルの概要」を参照してください。
トポロジ	トポロジは、現実世界で見られるオブジェクトや現象の模型を作るのに使われます。 トポロジについての詳細は、「トポロジ はじめに」を参照してください。
交差	交差は 2 つのフィーチャ クラス間の交差を計算するのに使われる手順です。 交差についての詳細は、「データ モデル: 交差」を参照してください。

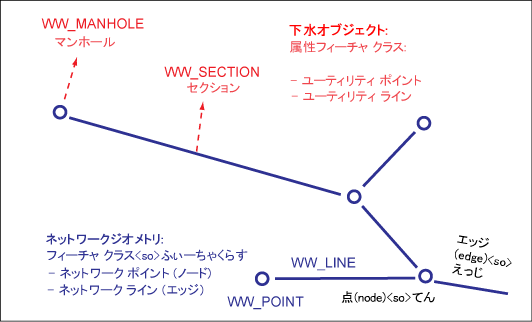

下水データ モデル
