点群データからサーフェスを作成するには

ラスターベースのサーフェスを GeoTIFF 形式で作成できます。

点群からサーフェスを作成するには

1. コマンド ラインで、MAPCREATEPCSURFACE と入力します。

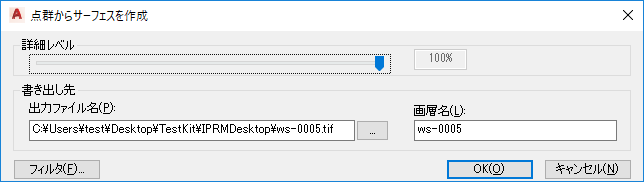

2. 図面で点群データをクリックします。オブジェクトの選択を完了するには、[Enter]キーを押します。 [点群データからサーフェスを作成する]ダイアログ ボックスが表示されます。

3. [詳細レベル]を指定するには、任意の値にカーソルをドラッグします。
4. サーフェスの作成に使用する点をフィルタするには、[フィルタ]ボタンをクリックします。 [許可される分類を選択]ダイアログ ボックスが表示されます。
5. ダイアログ ボックスのリストから 1 つ以上の分類を選択し、[OK]をクリックします。
   注: 再度クリックすると、項目を選択解除できます。
6. 既定のファイル名の変更、位置の保存、画層の保存を行う場合は、省略ボタン(...)をクリックします。[名前を付けて保存]ダイアログで、任意のデータを入力します。
   注: 画層名にピリオド(.)を含めることはできません。
7. [OK]をクリックします。AutoCAD Map 3D ツールセット がサーフェスの作成を開始します。
8. AutoCAD Map 3D ツールセット でサーフェスの作成が完了すると、そのサーフェスがマップに追加され、[表示マネージャ]にラスター画層が追加され、[データ接続]にラスター接続が作成されます。
