CAD ビューに表示する レベル / サーフェスの指定方法
- [ホーム]タブ > [マウスコンテキスト]パネル > [サーフェス選択]を選択します。

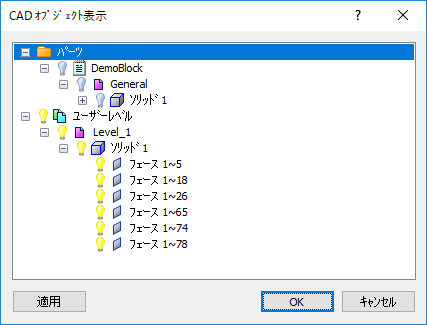

- CAD ビューで右クリックし、コンテキストメニューから レベル を選択します。次のような[CAD オブジェクト表示]ダイアログが表示されます。
をクリックしてフォルダーを展開し、操作を行うレベル、および、オブジェクトを表示します。- 既定で、モデルの全てのレベル、および、オブジェクトが表示されます。CAD ビューで表示しないエントリに隣接する
をクリックすると、アイコンが
に変化します。また、親レベル(またはオブジェクト)のアイコンも
に変化し、1 つまたは複数のサブエントリが非表示であることを示します。以下の例では、全レベル、および、オブジェクトエントリが選択されているため、CAD モデル全体が表示されます。
以下の例では、Level_1 の フェース 1~5、および、フェース 1~78 が非表示になります。
CAD ビューでエントリを再表示するには、再度
をクリックします。 - OK をクリックして変更を保存し、ダイアログを閉じます。
ヒント: CAD タブを使用して、CAD レベルの表示 / 非表示を切替えることもできます。
