モールド プレートに孔を作成し、レイアウト ピース ラインを作成してそれを配置します。
- [連続ライン]
または[単一]
ラインを選択します。
: モールド プレート上に連続ラインを作成することができます。連続ラインとは、前のラインの終点が次のラインの始点となっている、一連のラインのことです。
: 単一ラインを作成することができます。単一ラインとは、異なる 2 点間に作成される直線のことです。

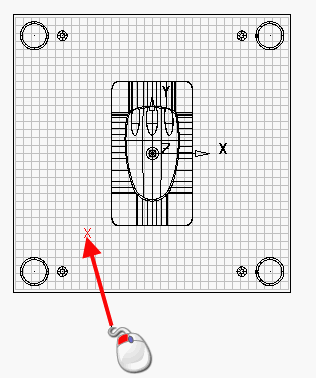

- グリッド上に位置を入力します。

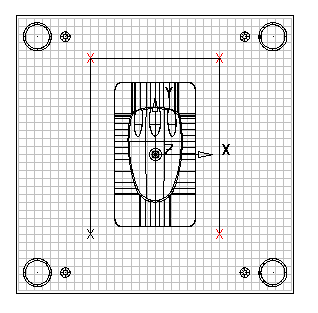

- ラインのすべての位置を入力します。[冷却水流をスケッチ]ページの次のボタンを使用して、レイアウトを作成します。
: [グリッドへのスナップ]機能を選択および選択解除します。このオプションは、既定で選択されています。
: [アウトラインを表示]ボタンをクリックして、孔アウトラインの表示を選択および選択解除します。シェーディングされた孔が、ウィザードのウィンドウ内に描画されます。

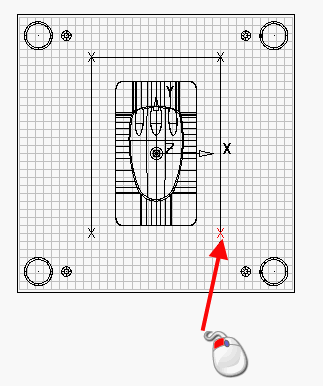

- 最後のポイントをもう一度クリックして、終点を作成します。ラインを削除するには、[Delete]キーを使用します。

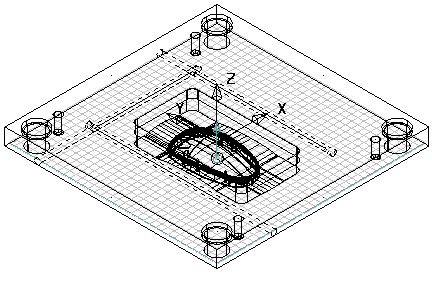

これらのレイアウト ピースは、冷却孔のレイアウトを表します。ラインを入力すると、ウィザードのビューに孔が表示されます。入力する必要があるのは、冷却回路のレイアウトのみです。孔のポジションを入力する必要はありません。孔のポジションは、ウィザードによって自動的に計算されます。
ヒント: 冷却孔ウィザードで作成したラインに加え、ウィザード外で以前に作成したラインも選択することができます。
