溶接シンボルダイアログ

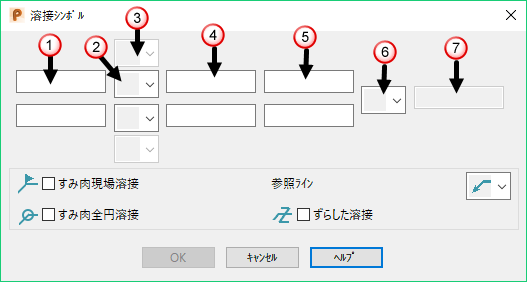

このダイアログを使用して、溶接シンボルを作成します。

－ 溶接断面の寸法を入力します。

－ ドロップダウンリストから、基本シンボルを選択します。

[オフ(O)]: 両フランジ型 I 型 V 型 べベル型 U 型

J 型 ビート フィレット プラグ 点 継ぎ目

－ リストから、補足シンボルを選択します。 このオプションは、基本シンボルを選択した場合のみ利用可能になります。

[オフ(O)]: Flat 凸面 凹

－ エレメント数を入力します。

－ エレメント間の距離を入力します。

－ リストから、エンドマークを選択します。

[オフ(O)]: エンドマーク

－ 溶接の工程と階級を入力します。 このオプションは、エンドマークを選択した場合のみ利用可能になります。

すみ肉現場溶接 － バルーンに、すみ肉現場溶接シンボルを追加します。

すみ肉全円溶接 － バルーンに、すみ肉全円溶接シンボルを追加します。

ずらした溶接 － バルーンに、ずらした溶接シンボルを追加します。

参照ライン － ドロップダウンリストから、参照ラインのオプションを選択します。

[オフ(O)]: 上部 下部

OK － 溶接シンボルを作成してダイアログを閉じます。
