アセンブリの孔から作成する表とは、そのアセンブリにある孔の詳細一覧を指します。
表を作成するには、アセンブリが アクティブ なドローイングビューに存在していなければいけません。

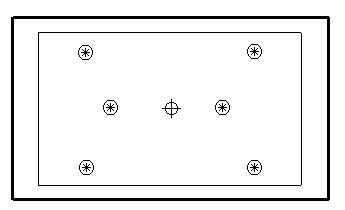

次図のモデルは、アクティブ ビューにあるアセンブリの一部です。これは、モールドベースのエジェクタプレートのビューです。

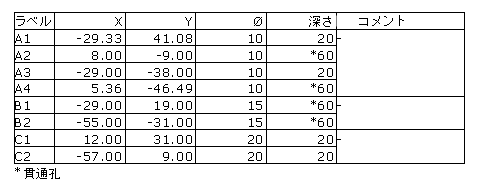

エジェクタプレートの孔に、次図の表が作成されています。
オプション ダイアログ、表 ページの 表に含める孔情報 オプションのデフォルトを選択した場合、ビュー方向の孔のみが表に含まれます。
選択コンポーネントの孔のみが表に含まれます。何も選択されていない場合、全コンポーネントの孔が含まれます。

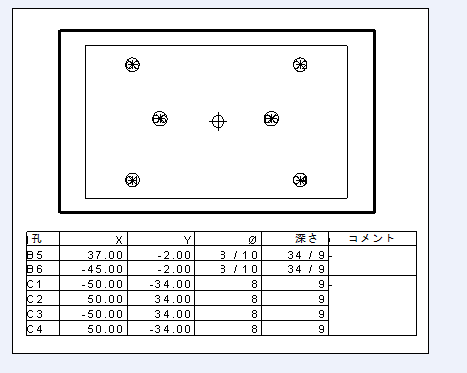

ビューでは、各孔がラベルが付けされます。同じ直径の全ての孔のラベルは同じ文字で始まり、共有のコメント列があります。
孔が同じライン上にあり、同じ直径の場合、それらに同じラベルが付けられます。
表では、貫通孔にアスタリスク * が付きます。
表には、孔のラベル、中心、直径、深さが記載されています。孔にテーパーがある場合、2 つの直径が表示されます。
[オプション]ダイアログの[表]ページに、追加のオプションを指定することができます。
