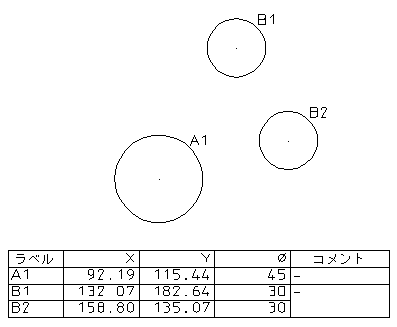

表オプションダイアログ

このダイアログを使用して、特定のオブジェクトの表を作成、または、アペンドします。

このダイアログを使用して、表を作成します。

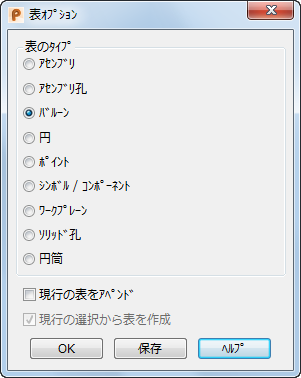

1. 選択したオブジェクトに対応するダイアログ上の 表タイプ オプションを使用します。次のいずれかのマークタイプを選択します。
   • [アセンブリ]
   • [アセンブリ孔]
   • [バルーン]
   • [円]
   • 点
   • シンボル / コンポーネント
   • 作業面
   • ソリッド孔
   • 円柱

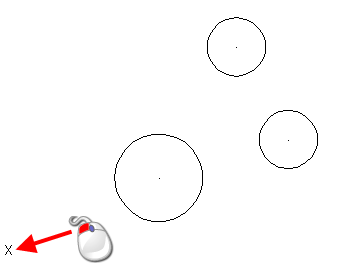

2. 画面上に表を作成する場合、グラフィックウィンドウのドローイング上の位置をクリックします。



   クリックした位置に表の左上コーナーが配置されます。

3. テキスト ツールバーの カウンター を使用して、最初のラベルを設定することができます。



4. 現行の表をアペンド を選択して、既存の表に新たに表をアペンドします。アペンドされる表に、ヘッダーとなる最上部の行は含まれません。ヘッダーは、既存の表の最上部の行に従います。

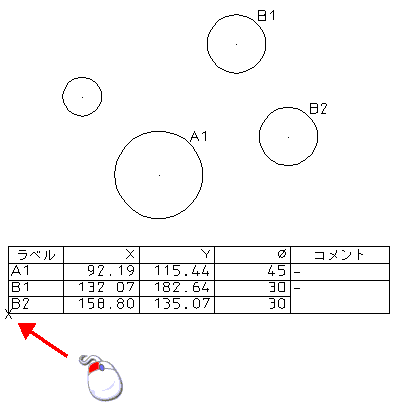

   既存の表の左下コーナーをクリックして、新規行を追加します。

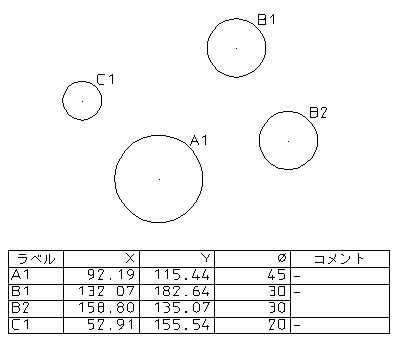

   次図のように、行が表に追加されます。



5. 現行の選択から表を作成 を選択した場合、現行選択からオブジェクトを使用します。選択解除されている場合、グラフィックウィンドウ上の全てからオブジェクトを選択します。
6. OK をクリックして、画面上に表を作成してダイアログを閉じるか、保存 をクリックして、.html、.csv、.txt ファイルとして表を保存します。
   • .html ファイルは、ブラウザで表示、印刷することができます。
   • .csv （カンマ区切り）ファイルは、Microsoft Excel などのスプレッドシートプログラムに読込むことができます。
   • .txt ファイルは、ワードプロセッサーなど、他のプログラムで読込むことができます。
