電極設定シート設定: 例

この例では、[上部ビュー]という[ビュー]オプションが含まれている電極テンプレートを使用します。

1. 電極ウィザードの[一般オプション]ページで、[設定シート作成]を選択し、 をクリックして[電極設定シートコントロール]ダイアログを表示します。

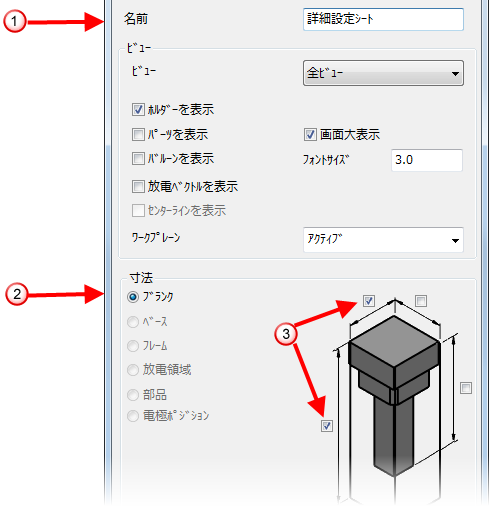

2. [複合設定シート]を選択し、 をクリックして[電極設定シート設定]ダイアログを表示します。
3. [ビュー]リストから[上部ビュー]を選択します。次の[寸法]オプションを使用することができます。
   • 空白
   • Base
   • Frame
   • 放電領域
4. 設定シートに表示するアイテムを選択します 。



5. [寸法線]オプションを選択します 。
6. 表示する寸法を選択します 。
7. [OK]をクリックして、[電極設定シート設定]ダイアログを閉じます。
8. [OK]をクリックして、[電極設定シートコントロール]ダイアログを閉じます。

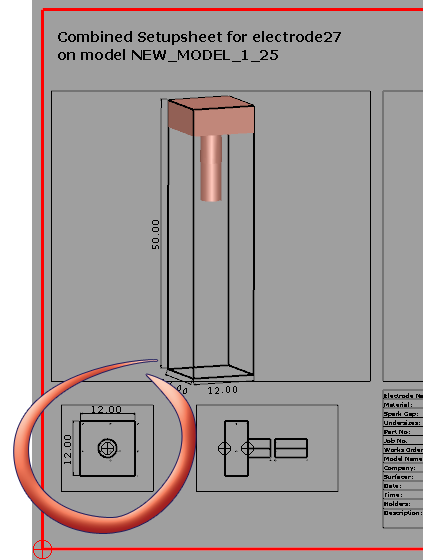

9. [次へ]をクリックして、電極ウィザードの次の手順に進むか、[終了]をクリックしてウィザードを完了します。選択した寸法は、[複合設定シート]に表示されます。
