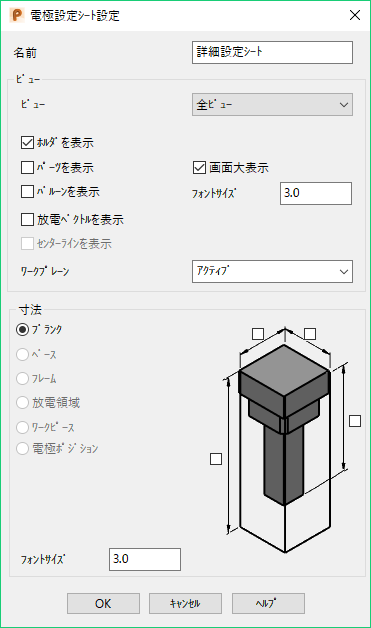

このダイアログには、各設定シートの設定内容が表示されます。また、このダイアログを使用して環境設定ファイルのオプションを設定します。このダイアログを表示するには、[電極設定シートコントロール]ダイアログの[楕円]
ボタンをクリックします。
名前 － 電極設定シートコントロール ダイアログにおける、設定シートの名前です。設定シートの 名前 を変更すると、電極設定シートコントロール ダイアログのシート名も変化します。電極設定シートコントロール ダイアログのオプションを使用して、電極と電極セッションの名前の変更を有効にします。また、デフォルト名を変更することができます。
ビュー － 特定のビューの設定をカスタマイズする場合、ドロップダウンリストからビューを選択します。全ビュー では、デフォルトオプションを変更することができます。
寸法 セクションを使用して、電極の各属性に対する寸法を追加します。
- 空白
- Base
- フレーム
- 放電領域
- ワークピース
- 電極ポジション
ドローイングに表示される寸法は、ビュー方向により異なります。ビュー ドロップダウンリストからオプションを選択して、これを定義します。
- 全ビュー が選択されており、全てのビューが同一方向ではない場合、XYZ 寸法を設定することができます。これがデフォルトの設定で、ブランク に関連する寸法のみを表示することができます。
- 上面からのビューが選択されている場合、ドローイングには XY 寸法を含めることができます。
- 側面からのビューが選択されている場合、ドローイングには ZX、または、ZY 寸法を含めることができます。
- 他のビューが選択されている場合、ドローイングには XYZ 寸法を含めることができます。
- 電極テンプレートの 設定シート に追加のビューが設定されている場合、それらのビューの名前が ビュー ドロップダウンリストに表示されます。ビュー ドロップダウンリストから異なるビューを選択して、他の電極の属性に寸法を設定することができます。
次の全てのオプションは、以下に保存されている electrode_setupsheets.con ファイル内のオプションに対応しています。
C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode
- 名前
- [省略]
- ホルダーを表示
- パーツを表示
- 画面大表示
- バルーンを表示
- バルーン
- 放電ベクトルを表示
- センターラインを表示
- フォントサイズ
- 作業面
これらのオプションを変更すると、設定ファイルでも対応する変更が行われます。[電極設定シートコントロール]ダイアログでは、この変更がどのように適用されるかをコントロールします。
