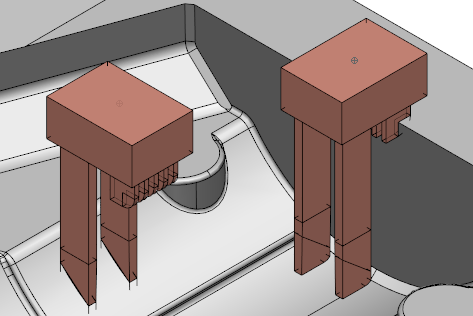

単一ブランク上に複数の放電フォームを持つ、マルチインプレッション電極を作成することができます。

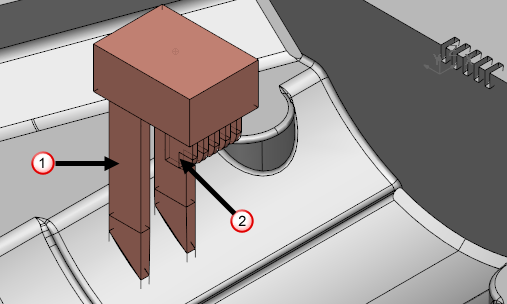

－ 1 つ目の放電フォーム
－ 2 つ目の放電フォーム
次の方法で、マルチインプレッション電極を作成します。
- 複数の放電フォームを持つ電極を選択します。
- [ウィザード]タブ > [電極]パネル > [作成]をクリックします。

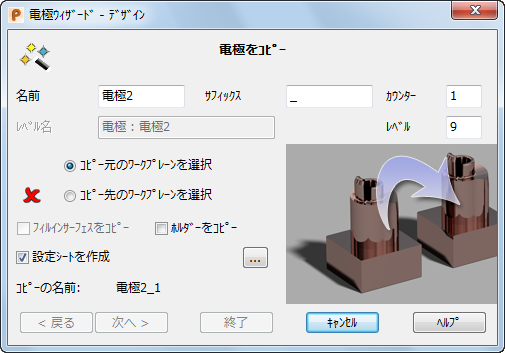

電極 ウィザードの 電極をコピー ページが表示されます。
- モデル上の新規放電フォームのワークプレーンを選択します。
が
に変化します。

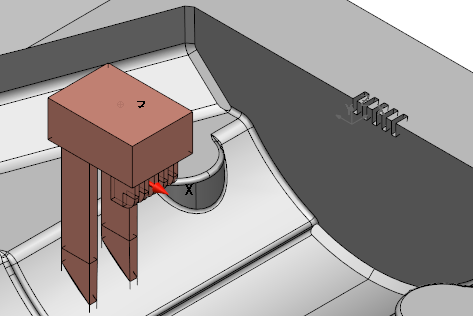

- モデル上で、新規放電領域のワークプレーンを選択します。
が に変化します。

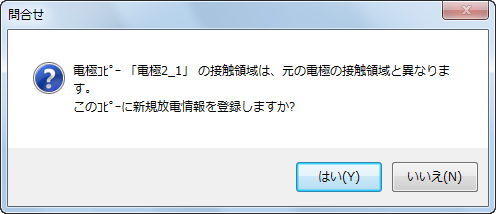

- 終了 をクリックします。 メッセージが表示されます。
- はい をクリックしてマルチインプレッション電極を作成し、ウィザードを閉じます。
電極のコピーが作成され、マルチインプレッション電極を示す「サイコロ」アイコンでツリーに表示 されます。
- 各放電フォームに対して、前述の手順を繰返します。
マルチインプレッション電極を、各電極の放電フォームのアンダーサイズ以外が全く同一のマルチファミリー電極に変換することができます。
