ソリッドをコア､キャビティ､スライダー､内部フィーチャー（孔など）に分割します。
- 分割するソリッドを選択します。

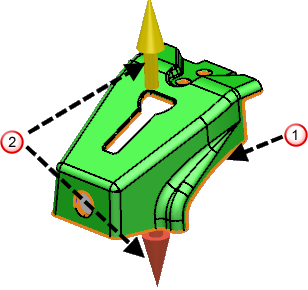

- [ウィザード]タブ > [パーツ分割]パネル > [ソリッドを分割]をクリックすると、自動分割ライン
が表示され、パーツの方向
が描画されます。
- ソリッド コア/キャビティ分割ウィザードを使用して、ソリッドをコア、キャビティ、スライダー、内部フィーチャー(孔など)に分割します。
ソリッド コア/キャビティ分割を使用する場合:
- ソリッドは、アクティブワークプレーンの Z 軸を上から見たときの水平線に基づいて分割されます。
- パーツは、コア / キャビティグループに自動的に分割されます。
- フェースを異なるグループ間で移動することができます。
- スライダーを定義するために使用するスプリット方向の数はいくつでもかまいません。
- 新規ワイヤーフレームをスケッチし、関連フェースを分割することで、ラインを分割できます。新規フェースを関連スプリットグループに割当てることができます。

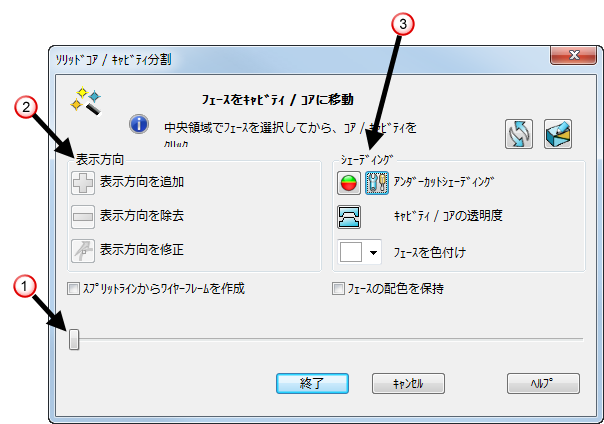

ウィザードのオプションを使用して、次を行うことができます。
- スライダーを使用して、ソリッドのコアとキャビティの分割を実行
- 表示方向を制御
- コアとキャビティをシェーディング
- 分割ラインからワイヤーフレームを作成
表示方向
このセクションのオプションを使用して、表示方向を変更することができます。
表示方向を追加
- 表示方向の定義に使用するフェースをクリックします。
- をクリックして、表示方向を選択 ツールバーを表示します。
- ツールバーを使用して、表示方向を定義します。
－ 表示方向の定義に使用するフェースをクリックします。
－ ワークプレーンを選択して、表示方向を定義する主軸のいずれかを使用します。
－ 現行表示方向を了解します。
－ 追加の表示方向の作成をキャンセルします。
表示方向を除去 －選択した表示方向を除去します。 この表示方向沿いに抽出されるフェースが不明瞭になります。
[表示方向を修正]: 表示方向を選択してこのボタンをクリックすると、[方向]ダイアログが表示されます。このダイアログを使用して、選択した表示方向を修正できます。
シェーディング
このセクションのオプションを使用して、コア / キャビティのシェーディングを変更することができます。
アンダーカットシェーディング － をクリックして、アンダーカットシェーディングを切替えます。
コア / キャビティ分割 ウィザードで、アンダーカットシェーディングの操作は、標準的なアンダーカットシェーディングとは多少異なります。
赤で強調表示された領域は、それに沿って抽出される表示方向でアンダーカットされ、どちらの表示方向でも抽出することができないフェースは赤で表示されます。
コアキャビティ透明度 － コア / キャビティフェースの透明度を切替えます。 これにより、コアとキャビティに関して、より明瞭に内部フィーチャーを表示することができます。
フェースを色付け － ドロップダウンリストを使用して、現行表示方向に沿って抽出するフェースの配色を選択します。
スプリットラインからワイヤーフレームを作成 － スプリットラインに沿ってワイヤーフレームを作成します。
フェースの配色を保持 － スプリット後のフェースのウィザード配色を使用します。
－ スプリットラインとフェース分類を再計算します。 モデル、または、表示方向に多くの変更を行った場合に、これが必要になることがあります。
: ソリッド コア/キャビティ分割ウィザードを終了せずに、PowerShape の他の機能を使用します。これには、次の操作が含まれます。
- ワイヤーフレームの作成
- ソリッド変更とダイレクトモデリングを使用して、フェースを分割
フェースを分割 ツールバーのボタンをクリックして、ウィザードに戻ります。
－ 変更を了解して、ウィザードに戻ります。
－ 変更を取消して､ウィザードに戻ります｡
終了 － パーツを分割して、ダイアログを閉じます。
キャンセル － 全ての変更内容を元に戻して、ダイアログを閉じます。
