円筒から作成する表とは、円筒の中心位置、直径、深さの一覧を指します。

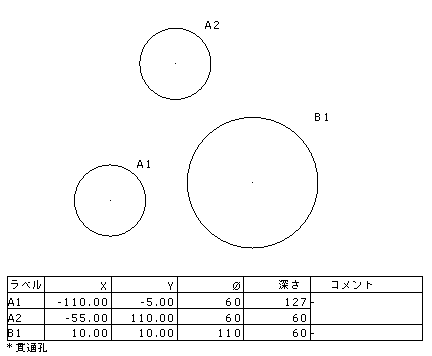

3 つの円筒に、次図の表が作成されています。
各円筒は、AAxx 形式でラベル付けされています。
- AA － 任意の数の文字です。
- xx － 任意の数の数字です。
同じ直径の円筒には同じプリフィックスが付き、表には並んで記載されます。ラベルは、テキスト ツールバーの カウンター から自動設定されます。
この例では、直径 60 の 2 つの円筒があります。この 2 つの円筒はプリフィックス A でラベル付けされ、表ではグループ化されています。
表には、円の中心座標と直径が記載されています。表にはコメント列もあります。同じ直径を持つ円筒のコメント列は、1 つに統合されています。
デフォルトで、XY 座標のみが表示されます。Z 座標を表示するには、オプション ダイアログ、表 ページの Z 座標 を選択します。
