マスと詳細化要素を含む建築モデルのエネルギー最適化を計画するときは、Revit によってこれらの要素からエネルギー モデルが生成される仕組みについて理解しておく必要があります。
次の要素が部屋の境界要素として設定されている場合、Revit はそれらを使用してエネルギー モデルを作成します。
- 天井
- 柱
- カーテン パネル
- カーテン システム
- カーテン マリオン
- ドア
- 床
- マス
- 屋根: 共有エッジ、隠線、内部エッジ、軒裏壁
- シャフト開口部
- 外構: 舗装
- 構造柱
- 壁: 共有エッジ、隠線
- 窓
完全なエネルギー モデルの作成を有効にするには、Revit
- 建物要素は閉じた状態にする必要があります。ただし、モデル自体を完全に閉じた状態にする必要はありません。要素間の小さなギャップや要素同士の重なりは、実際の建築モデルにおいても必ず発生するものです。そのため、エネルギー モデルを作成する場合は、こうした小さなギャップや重なりが発生してもかまいません。
- [解析用スペース分割値]および[解析用サーフェス分割値]の設定は、モデルの詳細レベルに合わせて調整されます。
完全かつ妥当なエネルギー モデルを作成するためのヒントについては、次の情報を参照してください。
部屋とスペース
エネルギー モデルを作成する際に、部屋要素やスペース要素を建築モデルに含めておく必要はありません。解析スペースやサーフェスを形成する 3D ジオメトリは、2D または 3D の部屋やスペースとは個別に、建築要素から直接生成されます。
エネルギー モデルの解析スペース内に存在する部屋やスペースが建築モデルに含まれている場合、解析スペースは部屋/スペース データを適用します。[エネルギー詳細設定]ダイアログで[カテゴリを書き出し]の[部屋]または[スペース]設定を使用して、部屋データとスペース データのどちらを使用するかを指定します。「エネルギー詳細設定」を参照してください。
シェーディング
Revit にはシェーディング用の建築要素カテゴリはありません。 代わりに、[解析モデル カテゴリ] > [解析サーフェス]タイプ > [シェーディング]が用意されています。これらのシェーディング要素を手動で作成することはできません。シェーディング要素は、次のような場合に、エネルギー モデルの一環として作成されます。
- 要素または要素のパーツが建物の外部にある場合
- コンセプト マスにマス床が存在しない場合
サンドイッチ状スペースを形成する要素

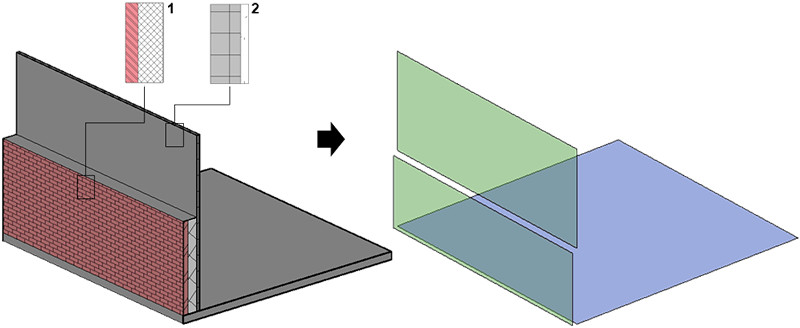

2 つ以上の要素が[解析用スペース分割値]設定値の 2 倍以下の範囲で並行しているか並行に近い状態にあるとき、これらの要素はサンドイッチ状スペースを形成します。 このような場合、適切なタイプの解析サーフェスが個別に作成されます。サンドイッチ状スペースを形成する個々の要素にマテリアルの断熱プロパティが含まれている場合、これらは gbXML、DOE2、EnergyPlus ファイルの適切な構成、レイヤ、マテリアル データに変換されます。
天井裏空間
エネルギー モデルの作成中、天井は解析サーフェス作成のために他の建物要素と同様に処理されます。解析スペースは天井裏空間を表すためにも作成されます。

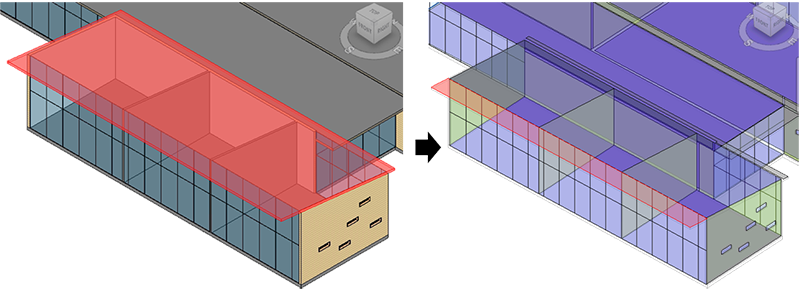

次の例は典型的な仮天井の配置を示しています。高さは場合に応じて異なります。この高さと[解析用スペース分割値]設定に応じて各天井裏空間の処理は異なります。つまり、次の 3 つの条件のいずれかに従って処理されます。
- 高さまたは分割値が低い場合: 天井裏空間に対して個別の解析スペースは作成されません。
- 部屋の境界が天井パネルに対して無効になっている場合: 天井裏空間に対して個別の解析スペースは作成されません。
- 高さまたは分割値が高い場合: 天井裏空間に対して個別の解析スペースが作成され、高さの平均値が 6.5' (2 m)を下回るとシミュレートされます。
柱
エネルギー モデルの作成中、解析サーフェスを作成するため、柱は他の建物要素と同様に処理されます。ただし、サイズと詳細形状しだいで、柱はエネルギー シュミレーションに影響しない場合があります。

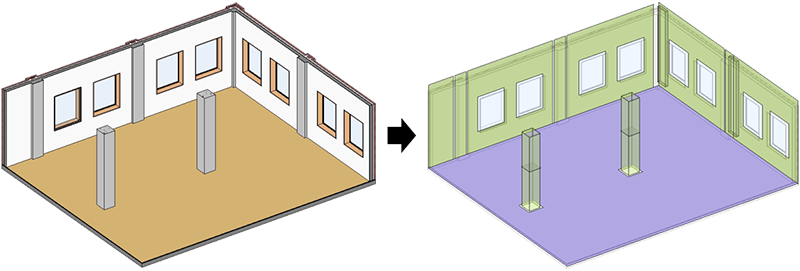

次の例では、外側の柱が外壁の一部を形作っています。ただし、使用可能な床面積が内側の柱によって狭められているため、照明や設備の電力密度などの他のエネルギー データに影響が及びます。柱の占める割合は、柱の種類とサイズ、および[解析用スペース分割値]設定によって決まります。
開口部と編集済みプロファイル
エネルギー モデルの作成中、Revit の各種開口部(面開口部、シャフト開口部、壁開口部、垂直開口部、ドーマ開口部)は、[解析サーフェス]の[空気孔]を作成するという 1 点を除くと、他の建物要素と同様に扱われて解析サーフェスを作成します。
ただし、建物要素のプロファイルが編集されると、これらのサーフェスは(閉じていない)開口部とみなされ、解析スペース作成の動作が変わります。

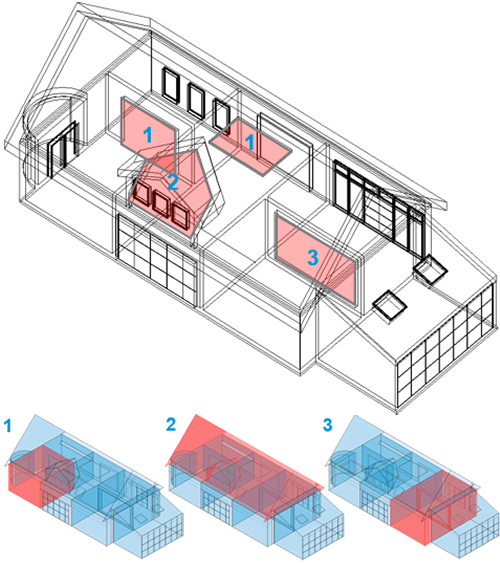

次の図に、この動作の 3 つの例を示します。
- Revit の面開口部、シャフト開口部、壁開口部、垂直開口部: 空気孔サーフェス タイプの解析スペースが個別に作成されます
- ドーマ開口部: 個別の解析スペースは作成されず、空気孔サーフェス タイプも作成されません
- 編集済みプロファイル: 解析スペースは個別に作成されません
リンク モデル
エネルギー モデルの作成中、リンク モデルが部屋の境界に設定されている場合、リンク モデルの要素が使用されます。「リンク モデルの部屋の境界を使用する」を参照してください。
デザイン オプション
エネルギー モデルでは、メイン モデルの建築要素と一次デザイン オプションが使用されます。
別のデザイン オプションをテストするには、[デザイン オプション]ダイアログで[メインに設定]ツールを使用し、一次デザイン オプションをリセットします。 次に、エネルギー モデルを再作成します。
設計図書のデザイン オプションを使用している場合、一次オプションを変更しないでください。さもなければ注釈が破損するおそれがあります。
