個々のカーテンウォールの下部と上部の拘束、通芯パターンなどを変更するには、インスタンス プロパティを修正します。
インスタンス プロパティを変更するには、要素を選択して、[プロパティ]パレットでそのプロパティを変更します。
| 名前 | 説明 | |
|---|---|---|
| 拘束 | ||
| 下部の拘束 | カーテン ウォールの基準レベル。たとえば、レベル 1。
 |
|

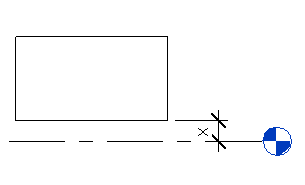

| 下部のオフセット | 下部の拘束からのカーテン ウォールの高さを設定します。このプロパティは[下部の拘束]がレベルに設定されている場合にのみ使用できます。
 |
|

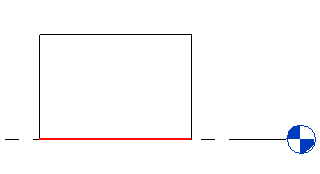

| アタッチ 下端 | カーテン ウォールの下部が床などの別のモデル コンポーネントにアタッチされているかどうかを示します。これは読み取り専用の値です。 | |
| 上部の拘束 | カーテン ウォールの高さは、[結合されていない高さ]で指定された値に延長されます。
 |
|

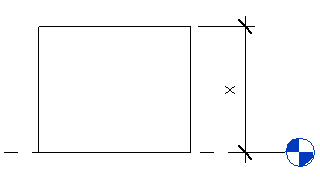

| 高さ指定 | スケッチされる場合のカーテン ウォールの高さ。
 |
|

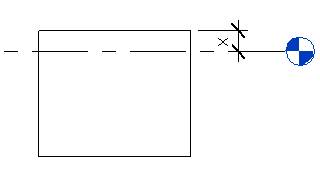

| 上部オフセット | 上部レベルからのカーテン ウォールのオフセットを設定します。
 |
|

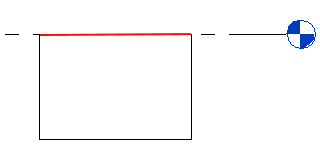

| 柱の上部をアタッチ | カーテン ウォールの上部が屋根または天井などの別のモデル コンポーネントにアタッチされているかどうかを示します。これは読み取り専用の値です。 | |
| 部屋の境界 | 選択すると、カーテン ウォールは部屋の境界の一部になります。選択しなければ、カーテン ウォールは部屋の境界の一部にはなりません。このプロパティはカーテン ウォールを作成するまでは読み取り専用です。壁を描画したら、その壁を選択してこのプロパティを修正できます。 | |
| マス | 要素がマス要素から作成されたことを示します。これは読み取り専用の値です。 | |
| 断面 | 壁が垂直か斜めかを決定します。 | |
| 垂直方向からの角度 | [断面]で[斜め]が選択されている場合にのみ表示されます。傾斜した壁の角度を指定します。-90 ～ +90 度の角度を指定します(0 度が垂直)。 「傾斜した壁を配置する」を参照してください。
注: [垂直方向からの角度]パラメータで示される正または負の傾斜は、壁を描画する方向によって決まります。描画方向では、右は常に正、左は常に負になります
 |
|
| 垂直/水平グリッド パターン | ||
| 番号 | [垂直 グリッド パターン]または[水平 グリッド パターン]の[レイアウト]が[固定数]に設定されている場合、カーテン インスタンスで必要なカーテン グリッドの数を入力します。最大値は 200 です。 | |
| 位置合わせ | グリッド ラインの間隔が面の長さに対して均等に分割されていない場合、Revit はこの値により、カーテン要素の面に沿ってグリッドの間隔を調整します。パラメータの変更または面のサイズの変更によりグリッド ラインが追加または削除されるときに、どのグリッド ラインが最初に追加または削除されるかについても、位置合わせによって決まります。[始端]にすると、最初のグリッドが配置される前に、面の終端にスペースが追加されます。[中心]にすると、面の始端と終端に同じ量のスペースが追加されます。[終端]にすると、最初のグリッドが配置される前に、面の始端にスペースが追加されます。 | |

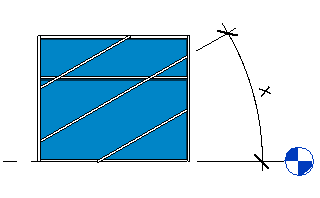

| 角度 | 指定した角度まで、カーテン グリッドが回転します。この値は面ごとにも指定できます。このパラメータを面に指定した場合は、このフィールドには何の値も表示されません。有効な値の範囲は -89～89 です。
|
|
| 芯の高さ | グリッドの位置合わせ点を始端として、指定の距離でグリッドの配置が開始されます。たとえば、[位置合わせ]を始端に指定して、15 cm の値を入力した場合、Revit は面の始端から 15 cm のところに最初のグリッドを配置します。この値は個々の面にも設定できることに注目してください。このパラメータを面に指定した場合は、このフィールドには何の値も表示されません。 | |
| 構造 | ||
| 構造用途 | カーテン ウォールの構造用途を設定します。このプロパティはカーテン ウォールを作成するまでは読み取り専用です。カーテン ウォールを描画したら、そのカーテン ウォールを選択してこのプロパティを修正できます。 | |
| 寸法 | ||
| 長さ | カーテン ウォールの長さ。これは読み取り専用の値です。 | |
| エリア | カーテン ウォールの面積。これは読み取り専用の値です。 | |
| 識別情報 | ||
| コメント | カーテン ウォールに関する特定のコメント。 | |
| マーク | カーテン ウォールにラベルを設定します。この値は、プロジェクトの各カーテン ウォールでユニークである必要があります。Revit は、その数字が既に使用されている場合に警告を表示しますが、その数字は引き続き使用することができます。(警告を表示するには、[警告を一覧表示]ツールを使用します。詳しくは、「警告メッセージを確認する」を参照してください)。 | |
| フェーズ | ||
| 構築されたフェーズ | カーテン ウォールが構築されたフェーズ。 | |
| 解体されたフェーズ | カーテン ウォールが解体されたフェーズ。 | |
