マス面から屋根を作成する

[屋根(面)]ツールを使用して、任意のマスの非垂直壁の面に屋根を作成します。

同じ屋根に対して異なるマスから面を選択することはできません。

注: [屋根(面)]ツールで作成した屋根は、マス面を変更しても自動的に更新されません。

マス面から屋根を作成するには

1. マスを表示するビューを開きます。
2. [マス & 外構]タブ [モデル面]パネル (屋根(面))をクリックします。
3. タイプ セレクタで、屋根のタイプを選択します。
4. (省略可能) 必要に応じて、オプション バーで、屋根のレベルを指定します。
5. (省略可能) 単一のマス面から屋根を作成するには、[修正 | 配置 屋根(面)]タブ [複数選択]パネル (複数を選択)をクリックして無効にします。(既定では有効になっています。)
6. カーソルを移動して面をハイライト表示します。
7. クリックして面を選択します。

   [複数を選択]オプションの選択を解除すると、屋根はただちに面に配置されます。

   ヒント: 屋根の選択面位置(上面または下面)を変更するには、プロパティ パレットで、その屋根の[基準面]プロパティを修正します。
8. [複数を選択]オプションが選択されている場合は、次のように複数のマス面を選択します。
   1. 選択されていない面をクリックし、選択に追加します。選択されている面をクリックして削除します。

      カーソルは、面を追加(+)しているか削除(-)しているどうかを表します。

   2. 選択をクリアして最初からやり直す場合は、[修正 | 配置 屋根(面)]タブ [複数の選択]パネル (選択を解除)をクリックします。
   3. 目的の面が選択されたら、[修正 | 配置 屋根(面)] タブ [複数の選択]パネル [屋根を作成]をクリックします。

   ヒント

   • 1 つの屋根に対して、上向きと下向きの面を選択しないでください。

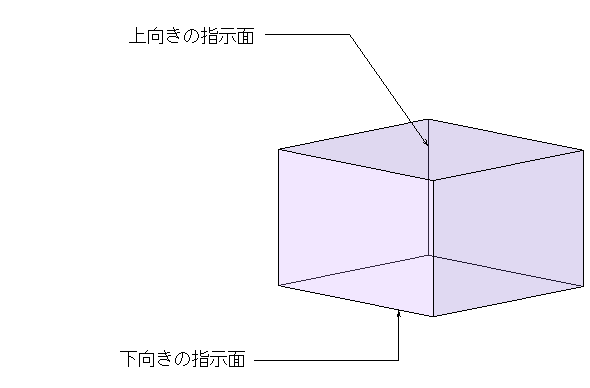

   • 上向きと下向きの両方の面を覆う屋根パネルを作成する場合は、マスを 2 つの面に分割して、各面が完全に上向きまたは下向きになるようにします。次に、下向きの面または上向きの面から 1 つまたは複数の屋根を作成します。


サンプル

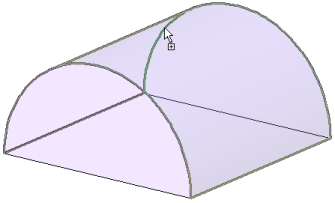

カーソルによってハイライト表示された円柱面

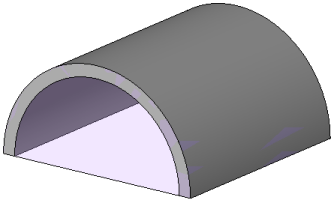

配置された屋根
