配線を追加する

デザイン内の電気コンポーネント間の配線を手動で作成するには、このツールを使用します。

装置間に配線経路を追加しても、回路は作成されず、配線経路のサイズも指定されません。「回路を作成する」と「配線サイズ」を参照してください。

1. [プロジェクト ブラウザ]で、[ビュー(すべて)] [平面図]を展開して、配線経路を作成するビューをダブルクリックします。
2. [設備]タブ [電気]パネル [配線]ドロップダウン リストをクリックし、配線スタイルを選択します。
3. タイプ セレクタで、配線タイプを選択します。

   タイプ セレクタから使用できる配線タイプは[電気設定]ダイアログで指定されます。

4. リボンで、配線に自動的にタグを付けるように[タグ配置]が選択されていることを確認します。
5. 最初に接続されるコンポーネントにカーソルを移動します。

   カーソルを電気コンポーネントに移動すると、スナップが表示されます。配線はコネクタ スナップに接続する必要があります。

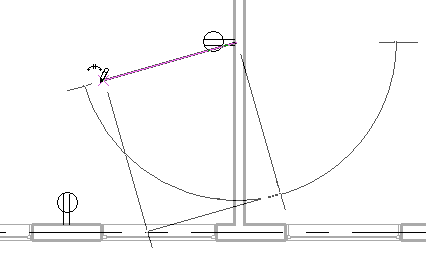

6. クリックして配線経路の始点を指定します。
7. 接続されるコンポーネント間の真ん中の点にカーソルを移動して中点を指定します。

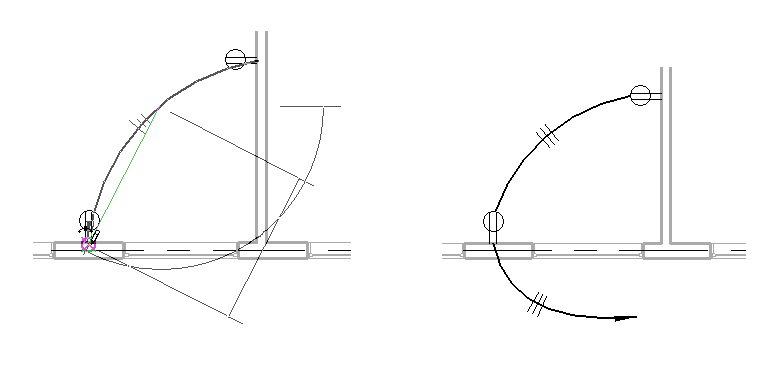

8. 下図に示すように、次のコンポーネントにカーソルを移動して、コネクタ スナップをクリックし、配線経路の終点を指定します。または、作図領域の空きスペースをクリックして幹線を指定します。

9. [修正]をクリックしてツールを解放します。

   配線経路上に表示されるチェック マークのスタイルは、[配線]ダイアログで指定されます。
