モデルの向きを作図領域の上部に変更するには、[プロジェクトの北を回転]ツールを使用します。
[プロジェクトの北を回転]を実行すると、[向き]プロパティが[プロジェクトの北]に設定されている平面図ビューに影響します。製図ビュー、平面図の吹き出しや、その他のタイプのビューには影響しません。

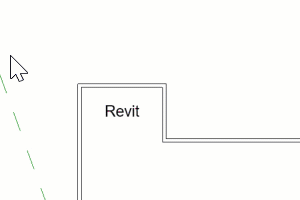

次の例は、[プロジェクトの北を回転]ツールの使用前

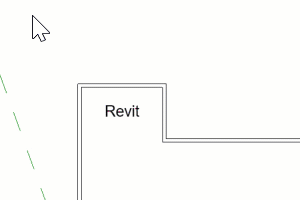

と使用後
のモデルを示しています。
注: 共有位置によりピンで固定されているリンクがモデルに含まれている場合、[プロジェクトの北]を回転することはできません。詳細は、「Revit LT の共有座標とリンク モデルについて」を参照してください。
[プロジェクトの北]を回転するには
- 平面図ビューを開きます。
- プロパティ パレットで、ビューの[方位]プロパティが[プロジェクトの北]に設定されていることを確認します。
このビューの[プロジェクトの北]を回転すると、[方位]が[プロジェクトの北]に設定されているその他の平面図ビューにも変更が影響します。
- プロジェクトを 90 度または 180 度以外の角度に回転する場合は、必要に応じて目的の回転角度用の参照面を追加します。
- [管理]タブ
[プロジェクトの場所]パネル[場所]ドロップダウン リスト
(プロジェクトの北を回転)をクリックします。
- ビューに対する文字注記の方向をそのまま維持する場合は、[プロジェクトを回転]ダイアログの[回転時に文字注記の方向を維持]オプションを選択します。
文字注記をモデルとともに回転する場合は、このオプションをオフにします。
- 回転角度を指定するには、次のいずれかの操作を行います。
- 目的の回転角度を選択する。
- [選択した線または面に位置合わせ]を選択する。 ビュー内で、回転に使用する参照面または既存の線分を選択します。
モデルが回転し、回転された要素の数を示すメッセージが表示されます。
- すべての平面図ビューで結果を確認します。
エラーを示すメッセージが表示された場合は、エラーを書き出して内容を確認し、修正することができます。
