AecSpaceOffsetStandard에서 파생된 새 클래스를 정의해야 합니다. 이 클래스는 개별 규칙을 관리하는 프레임워크인 동시에 AutoCAD Architecture 2022 toolset에서 표준을 로드 및 적용할 때 호출되는 입력점이 됩니다.
- 새 프로젝트를 작성한 경우 이와 유사한 소스 파일 하나가 프로젝트에 포함됩니다.
using System; using System.Collections.Generic; using System.Text; namespace AecSpaceOffsetStandardSample {public class Class1 { }}추상 기본 클래스인 Autodesk.Aec.SpaceOffsetRulesManager.AecSpaceOffsetStandard에서 파생된 표준 클래스를 추가합니다.
주: Autodesk.Aec.SpaceOffsetRulesManager 이름공간은 AecSpaceOffsetRuleManager.dll에 대한 참조를 제대로 설정한 경우에만 사용할 수 있습니다. - 영역 계산 표준 플러그인을 간단하게 작성하려면 필요한 모든 클래스에 대해 이름공간을 추가하는 것이 좋습니다. 소스 파일에 다음 코드 라인을 추가합니다.
using Autodesk.Aec.SpaceOffsetRulesManager;
- Class1을 표준에 적합한 이름(예: AecSpaceOffsetStandardMyStandard)으로 바꾸고 AecSpaceOffsetStandard 추상 기본 클래스의 파생으로 만듭니다.
- 다음 단계에서 필요한 매개변수 없는 기본 생성자를 클래스에 추가합니다.
using System; using System.Collections.Generic; using System.Text; using Autodesk.Aec.SpaceOffsetRulesManager; namespace AecSpaceOffsetStandardSample {public class AecSpaceOffsetStandardSample : AecSpaceOffsetStandard {}public AecSpaceOffsetStandardSample() { }} - 소스 파일에서 새 클래스가 제대로 설정되면 기본 클래스인 AecSpaceOffsetStandard에서 노출하고 AutoCAD Architecture 2022 toolset에서 호출하는 일부 메서드의 구현을 시작할 수 있습니다.
- AecSpaceOffsetStandard.SetName(string name) 메서드에 호출을 추가합니다.

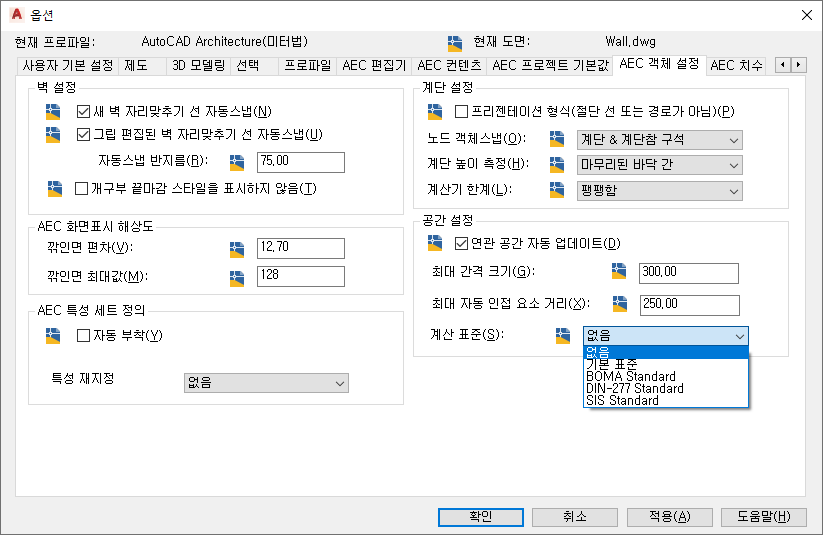

AecSpaceOffsetStandard.SetName() 메서드는 기본 클래스에서 구현되며 재지정할 수 없습니다. 클래스의 생성자에서 표준의 이름을 등록하려면 이 메서드를 호출해야 합니다. 이 이름은 AutoCAD Architecture 2022 toolset에서 사용 가능한 영역 계산 표준 리스트에 표시되는 이름입니다.
- 클래스의 생성자에서 SetName() 메서드에 호출을 추가합니다.
다음 예에서는 소프트웨어에서 기본 영역 계산 표준으로 자체 등록하는 샘플 프로젝트인 AecSpaceOffsetStandardSample 호출을 보여 줍니다.
public class AecSpaceOffsetStandardSample : AecSpaceOffsetStandard {public AecSpaceOffsetStandardSample () {}SetName("Basic");}
- 영역 계산 표준 플러그인 이름을 등록한 후 클래스에 새 AecSpaceOffsetStandardSample.InitRules() 메서드를 추가해야 합니다. 이 메서드는 추상 AecSpaceOffsetStandard.InitRules() 인터페이스를 재지정합니다. AutoCAD Architecture 2022 toolset에서는 이 인터페이스를 호출하여 구현할 모든 간격띄우기 규칙을 등록합니다. 이 메서드는 추상이므로 사용자 표준 클래스에서 구현해야 합니다. 지시사항은 다음 예를 참고하십시오.
public class AecSpaceOffsetStandardSample : AecSpaceOffsetStandard {public AecSpaceOffsetStandardSample () {}SetName("Basic");} protected override void InitRules() {// register rules
} - 표준의 규칙 객체는 세 가지 간격띄우기 경계(순 경계, 사용 가능한 경계 및 총 경계)를 사용하여 등록해야 합니다. AecSpaceOffsetStandard 기본 클래스에는 이런 규칙 세트에 대해 파생된 클래스에서 새 규칙 인스턴스를 추가할 수 있는 세 개의 컨테이너가 있습니다. 이 컨테이너는 다음 메서드를 사용하여 참조할 수 있습니다.
- AecSpaceOffsetStandard.NetRules()
- AecSpaceOffsetStandard.UsableRules()
- AecSpaceOffsetStandard.GrossRules()
이러한 각각의 호출은 다른 규칙 유형을 등록하기 위해 함수를 노출하는 Autodesk.Aec.SpaceOffsetRulesManager.AecSpaceOffsetRuleCollection 클래스의 객체에 대한 참조를 반환합니다. 이 객체는 AutoCAD Architecture 2022 toolset에서 유지 및 사용됩니다. 다음 예에서는 세 가지 간격띄우기 유형을 사용하여 규칙을 등록하는 방법을 보여줍니다.
public class AecSpaceOffsetStandardSample : AecSpaceOffsetStandard {public AecSpaceOffsetStandardSample () {}SetName("Basic");} protected override void InitRules() {// Register the rules with this standard, so the // offset calculation algorithm can call them // for the according boundary type NetRules().AppendBoundingOpeningRule(new BoundingOpeningRuleNet()); // no usable boundary UsableRules().SetSpaceRule(new NullSpace()); GrossRules().AppendBoundingObjectRule(new BoundingObjectRuleGross()); GrossRules().AppendBoundingAdjacencyRule(new BoundingAdjacencyRuleGross());
} - (선택 사항) AecSpaceOffsetStandard는 사용자가 자신의 표준을 구현할 수 있는 다른 가상 메서드인 AecSpaceOffsetStandard.InitCurrentDatabase()를 제공합니다. 이 메서드는 기본 클래스의 추상 메서드가 아니기 때문에 구현할 수 있지만 InitRules() 메서드와 달리 필수는 아닙니다. 영역 계산 표준에서 분류 정의, 구역 스타일 등과 같은 규칙에 필요한 추가 데이터가 있는 현재 도면을 초기화하는 데 사용될 수 있습니다. 이 메서드를 구현한 경우 AutoCAD Architecture 2022 toolset에서는 표준이 도면에 할당될 때마다 구현을 호출합니다.
public class AecSpaceOffsetStandardSample : AecSpaceOffsetStandard {public AecSpaceOffsetStandardSample () {}// set the name of the standard SetName("Basic");} // must be overriden protected override void InitRules() { } // can be overriden protected override void InitDatabase(Database* database) {// ...init database with classification definitions or zone styles, etc...
}
