대부분의 가시성 및 그래픽 화면표시 재지정은 가시성/그래픽 대화상자에서 이루어집니다. 예외적으로 개별 요소 재지정은 뷰 특정 요소 그래픽 대화상자에서 수행됩니다.
가시성/그래픽 대화상자에서는 이미 카테고리에 적용된 재지정을 볼 수 있습니다. 카테고리의 그래픽 화면표시가 재지정되었다면 셀은 해당 그래픽의 미리보기를 표시합니다. 카테고리에 대해 재지정이 수행되지 않은 경우 셀은 비어 있으며 객체 스타일 대화상자에서 지정한 대로 요소가 표시됩니다.
예제

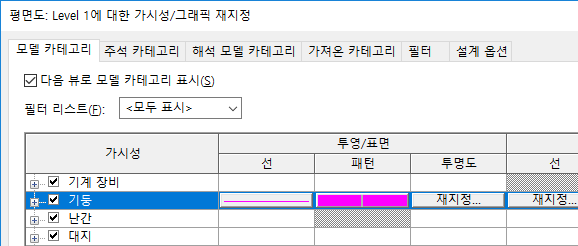

다음 이미지에서 기둥 카테고리에는 투영/표면 선 및 패턴에 대한 재지정이 있습니다.
특정 목적의 뷰 작성
뷰별로 요소 가시성 및 그래픽 화면표시를 제어할 수 있으므로 특정 목적의 뷰를 작성할 수 있습니다.
다음과 같은 가능성이 있습니다.
- 가구 배치 - RCP 평면도 조명에 중간색으로 가구를 표시합니다.
- 가구 평면도 - 중간색 평면도에 룸 이름 및 번호가 있는 가구와 관련 기호를 표시합니다.
- 복원 작업 - 연대적 변경을 위해 검토된 건물에서 기존 재료의 기간을 표시합니다. 예를 들어 17세기 기능은 선가중치 1로, 13세기 기능은 선가중치 2로, 그리고 제안된 변경은 선가중치 3으로 표시합니다.
