뷰에서 CAD 파일 위치 지정 및 절단 동작에 대한 향상된 제어 기능을 확인하십시오. 이제 OBJ 및 STL 파일은 모델로 가져오기 위한 파일 형식으로 지원됩니다.
레벨 선택
모델에서 CAD 파일을 가져오거나 링크할 때 파일의 위치에 대한 레벨을 선택합니다. 프로젝트에서 정의된 레벨을 선택하려면 CAD 파일을 가져오거나 링크할 때 배치 위치 컨트롤을 사용합니다. CAD 파일의 베이스 레벨이 선택한 레벨로 설정됩니다. 가져오기 및 링크 옵션을 참고하십시오.
뷰에서 절단 사용
CAD 파일에는 CAD 파일에서 3D 요소를 절단할 수 있는 인스턴스 매개변수가 있습니다. 인스턴스 매개변수가 사용으로 설정된 경우 뷰의 절단 기준면이 3D 형상과 교차할 때 3D 형상이 절단으로 표시됩니다. 인스턴스 매개변수가 사용 안 함으로 설정된 경우 절단 기준면이 CAD 파일의 3D 형상과 교차하는 경우에도 CAD 형상이 뷰에 투영된 것으로 표시됩니다. 수신 형상 절단 정보를 참고하십시오.

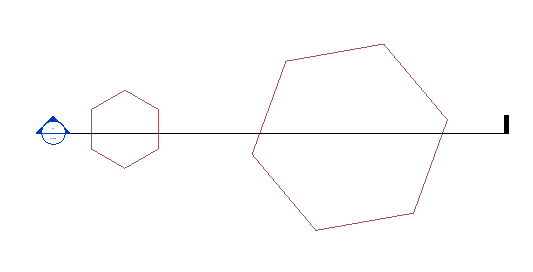

CAD 파일의 평면 뷰

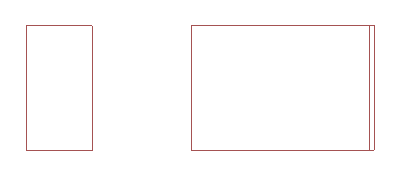

 뷰에서 절단 사용 - 사용 안 함 |

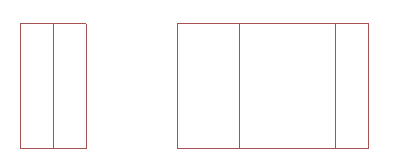

 뷰에서 절단 사용 - 사용 |
STL 및 OBJ 파일 가져오기
이제 OBJ 및 STL 파일을 Revit LT 모델로 직접 가져올 수 있습니다. CAD 파일 가져오기를 참고하십시오.
