Copy Design 인터페이스(Workgroup 및 Professional)

Copy Design 인터페이스 대해 알아봅니다.

중요사항: 이 항목은 Vault Workgroup 및 Vault Professional 사용자를 위해 작성되었습니다. Vault Basic 사용자는 Copy Design(Vault Basic)을 참고하십시오.

이제 Copy Design은 도구막대가 있는 모달리스 대화상자입니다. 이제 Vault 클라이언트에서 다른 명령을 사용하거나 복사할 파일을 추가할 때 이 대화상자가 열린 상태로 유지될 수 있습니다.

Copy Design 대화상자에는 다음과 같은 세 가지 주요 섹션이 있습니다.

• 도구막대
• 기본 뷰
• 탐색 패널

Copy Design 대화상자의 모든 옵션에 바로 가기 키를 사용할 수 있습니다.

도구막대

도구막대는 5개의 메뉴(파일, 뷰, 작업, 옵션 및 도움말 메뉴)로 구성됩니다.

파일 메뉴
내보내기	원하는 위치로 내보냅니다. 다른 이름으로 저장 대화상자에서 위치 및 형식을 지정합니다.
파일 추가	기본 뷰에 복사할 파일을 추가합니다. 자세한 내용은 Copy Design - 파일 추가를 참고하십시오.
루트 노드 지우기	오른쪽 클릭 메뉴의 루트 노드 지우기 옵션을 사용하여 대화상자에서 노드 및 모든 하위 항목을 제거할 수 있습니다. 이 옵션은 루트 노드를 선택한 경우에만 사용할 수 있습니다.
복사 실행	모든 항목이 구성되고 나면 사본 작성을 클릭하여 복사 작업을 시작합니다. 복사 작업을 수행하기 전에 Copy Design은 파일 이름 중복 및 폴더에 대한 사용자 권한을 확인합니다.
종료	Copy Design 대화상자를 종료하려면 클릭합니다.

뷰 메뉴
패널	Copy Design 대화상자에 표시할 패널을 선택합니다.

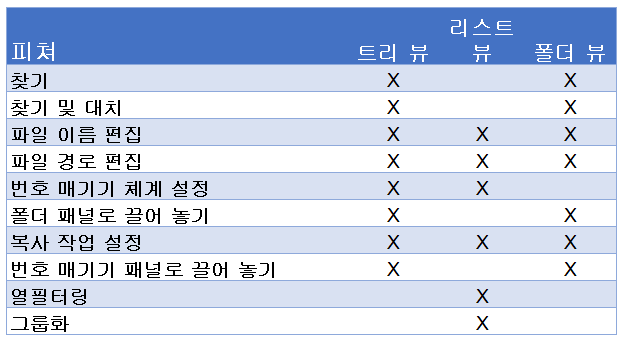

배치	기본 그리드가 표시되는 방법을 사용자화합니다. 다음 세 개의 뷰 중에서 선택할 수 있습니다. 트리 뷰: 복사 프로세스에서 조립품 및 연관된 파일의 계층 구조를 보여주는 구성으로 조립품을 표시합니다. 복사 프로세스에 관련된 모든 파일의 관계를 이해할 수 있습니다. 트리 뷰에서는 찾기, 찾기 및 대치, 파일 이름 편집, 파일 경로 편집, 번호 매기기 체계 설정, 번호 매기기 패널로 끌어 놓기, 복사 작업 설정, 폴더 패널로 끌어 놓기 작업을 수행할 수 있습니다. 리스트 뷰: 복사 프로세스에서 선택한 파일과 연관된 모든 파일을 표시합니다. 리스트 뷰에서는 파일 이름 편집, 파일 경로 편집, 명명 규칙 설정, 복사 작업 설정, 열 필터링 및 그룹화 작업을 수행할 수 있습니다. 폴더 뷰: 복사 프로세스가 완료된 후 새 파일이 배치되는 대상 폴더를 표시합니다. 폴더 뷰에서는 찾기, 찾기 및 대치, 파일 이름 편집, 파일 경로 편집, 번호 매기기 패널로 끌어 놓기, 복사 작업 설정, 폴더 패널로 끌어 놓기 작업을 수행할 수 있습니다.
모눈선 표시	그리드에서 모눈선 표시 여부를 전환하려면 선택합니다.
밴딩 표시	그리드에서 대체 색상 밴드 표시 여부를 전환하려면 선택합니다.
도면 뷰 표시	기본적으로 선택한 모형 및 연관된 모든 도면이 복사됩니다. 도면 뷰가 켜져 있으면 뷰 모드에 연관된 모든 도면이 표시되므로 도면을 기반으로 복사 작업을 구성할 수 있습니다. 이제 도면이 문서 폴더에 표시됩니다. 트리 뷰를 선택하여 표시합니다. 주: 자동 상태는 파일에 링크된 도면에 연관된 파일과 동일한 작업이 적용됨을 의미합니다. 예를 들어 파일이 복사하도록 표시되어 있으면 복사 이벤트 중에 연관된 도면에 동일한 새 파일 이름과 저장 위치가 적용됩니다.
하위 항목 표시	복사 뷰에서 모형 첨부 파일과 라이브러리 파일을 표시할지 또는 숨길지를 선택합니다. 기본적으로 모든 라이브러리 파일 및 첨부 파일이 복사용으로 설정됩니다. 그러나 Copy Design 뷰에 표시하여 하위 파일에 다른 복사 작업을 지정할 수 있습니다. 하위 항목 표시 메뉴에서 다음 확인란 중 하나 또는 둘 다를 선택하여 표시할 하위 파일 유형을 선택합니다. 첨부 파일 첨부 파일을 선택하여 모든 첨부 파일을 표시할 수 있습니다. 주: 설계 표현 및 디자인 시각화 분류가 있는 파일은 Copy Design에서 복사되지 않고 표시되지 않습니다. 라이브러리 파일 포함 연관된 모든 라이브러리 파일을 표시하려면 라이브러리 파일 포함을 선택합니다.
자동 열 크기 조정	사용 가능한 뷰 영역에 맞게 열이 자동으로 조정되는지 여부를 전환하려면 선택합니다.
찾기	텍스트를 찾으려면 선택합니다. 기본 그리드 또는 번호 매기기 패널에서 텍스트를 검색할 수 있습니다.
찾기 및 대치	원하는 텍스트를 찾은 후 원하는 텍스트로 대치할 수 있습니다. 기본 창 또는 번호 매기기 패널에서 작업을 수행할 수 있습니다.
갱신	파일 또는 설계 구조에 대한 최신 변경 사항을 보려면 Copy Design 기본 뷰를 갱신합니다. 주: 종속 파일이 은폐된 경우 "추가된 객체의 일부 하위 항목에 액세스할 수 없습니다." 메시지가 표시됩니다. 관리자는 종속 파일에 대한 액세스 권한을 부여해야 합니다. 액세스 권한을 얻은 후 설계 복사 기본 뷰를 갱신합니다.

작업 메뉴
모두 복사	기본 뷰에 있는 모든 파일이 복사되도록 지정하려면 모두 복사를 선택합니다.
맨 위 노드 복사	하나의 명령으로 여러 설계 트리를 복사할 수 있습니다. 맨 위 노드 복사를 선택하면 모든 맨 위 단계 구성요소가 복사되도록 설정됩니다.
복사	기본 그리드에서 선택한 파일을 복사하려면 선택합니다. 한 번에 여러 파일을 선택하려면 Ctrl 키를 누르면서 선택합니다.
복사 대상	기본 그리드에서 지정된 위치로 선택한 파일을 복사하려면 선택합니다. 한 번에 여러 파일을 선택하려면 Ctrl 키를 누르면서 선택합니다.
분기 복사	원래 폴더 구조를 유지하면서 모든 파일을 포함하는 전체 분기를 복사할 수 있습니다.
분기 복사 대상	원래 폴더 구조를 유지하면서 전체 분기를 특정 폴더로 복사할 수 있습니다.
재사용	복사본을 작성하지 않고 파일이 재사용됩니다. 이 옵션은 설계의 둘 이상의 위치에서 사용되어야 하는 파일의 중복을 최소화하는 좋은 방법입니다. 자세한 내용은 재사용을 참고하십시오.
모두 재사용	기본 그리드의 모든 파일에 재사용 작업을 적용합니다.
분기 재사용	재사용 작업이 선택한 파일 및 전체 파일 구조에 적용됩니다. 지정된 파일이 대상 구조에서 재사용되고 복사본은 작성되지 않습니다.
대치	선택한 파일을 다른 파일로 대치합니다. 복사된 파일의 이름이 대체 파일의 이름으로 변경됩니다. 주: 파일의 보류 중인 복사본을 대치로 사용할 수 있습니다. 자세한 내용은 대치를 참고하십시오.
제외	선택한 파일에서 제외 작업을 설정합니다. 이 작업은 상위 문서 파일에서만 사용할 수 있습니다. 구조의 다른 파일에 대해 이 작업을 설정하면 복사 작업 중에 해당 파일이 재사용됩니다. 자세한 내용은 제외를 참고하십시오.
이동	복사 작업 후 오른쪽 클릭 메뉴의 옵션을 사용하여 소스 폴더 또는 대상 폴더를 열 수 있습니다.

옵션 메뉴
번호 매기기 체계	Copy Design 구성에 사용할 유효한 명명 규칙을 설정하려면 번호 매기기 체계를 선택합니다. 또한 기본 번호 매기기 체계를 설정할 수 있습니다. 자세한 내용은 Copy Design - 번호 매기기 체계를 참고하십시오.
작업 규칙	복사 작업에 적용되는 규칙을 작성, 편집 및 삭제하려면 선택합니다. 각 규칙 세트에는 소스 파일을 기반으로 복사된 파일에 적용할 수 있는 여러 파일 동작 및 특성 설정이 포함되어 있습니다. 규칙 작성 및 편집에 대한 자세한 내용은 Copy Design - 작업 규칙을 참고하십시오.
상위 항목 자동 복사	상위 자동 복사가 켜져 있으면 복사된 각 구성요소의 상위도 복사됩니다. 주: 이 옵션을 비활성화하면 복사된 새 부품을 포함하도록 소스 조립품이 편집됩니다.
도면 및 모형 링크	이 옵션을 선택하면 모형에 연결된 도면이 동일한 위치에 복사되고 모형과 동일한 새 파일 이름을 공유합니다. 자동 작업은 도면에 설정되어 있습니다. 주: 두 개 이상의 도면이 모형과 연관되어 있는 경우, 두 도면 모두 같은 이름을 가질 수 없고 복사 프로세스가 실행되지 않는다는 내용의 오류가 복사 프로세스에서 표시됩니다. 도면 중 하나를 제외하거나 이름을 바꾸어 오류를 해결합니다.
모든 첨부 파일 제거	이 옵션을 선택하면 새로 작성된 파일에서 모든 첨부 파일이 제거됩니다. 기본적으로 모든 첨부 파일은 새 파일에 첨부됩니다.
BOM 객체 제거	이 옵션을 선택하면 새로 작성한 파일 내부의 BOM 정보가 복사 작업 중에 제거됩니다. 주: 이러한 파일은 CAD 응용프로그램 내부에서 업데이트될 때까지 항목에 지정할 수 없습니다.
참조 선택	기본적으로 모든 구성요소 참조가 복사됩니다. 참조 선택이 켜져 있으면 복사할 구성요소의 참조를 선택할 수 있습니다. 주: 참조 선택 뷰를 사용할 때는 다중 선택이 활성화되지 않습니다. 선택된 모든 참조에는 고유한 작업이 있어야 합니다. 규칙 작성 및 편집에 대한 자세한 내용은 참조 선택을 참고하십시오.

기본 뷰 그리드

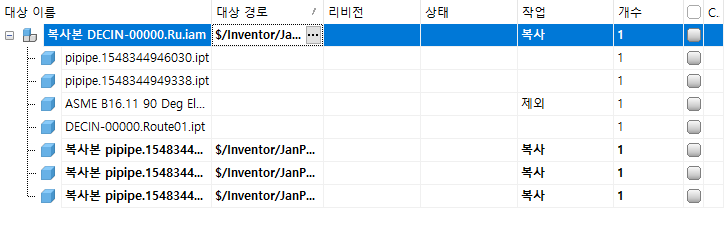

기본 Copy Design 뷰에는 복사에 사용할 수 있는 파일의 이름, 대상 폴더, 파일에 대해 수행될 작업, 파일의 리비전 및 상태, 현재 리스트 내에서 발생한 파일의 인스턴스 수(개수)가 표시됩니다.

팁: 작업이 지정될 때 기본적으로 참조 파일 이름은 대상 파일 이름으로 설정됩니다. 번호 매기기 패널을 확인하여 원래 이름으로 파일을 식별하거나 기본 뷰에 파일 이름(이전)을 추가할 수 있습니다.

기본 뷰에서 복사 작업을 관리하고 뷰를 사용자화할 수도 있습니다.

탐색 패널

탐색 패널은 네 가지가 있습니다.

패널	상세 정보
사용처	사용처 패널을 사용하면 복사 객체의 원점과 해당 대상을 추적할 수 있습니다. 기존 파일을 복사할 파일의 커밋되지 않은 복제로 대체할 수 있으므로 복사된 복제에 여러 대상이 있을 수 있습니다. 파일이 올바른 위치에 복사되도록 하려면 사용처 탭을 사용합니다.

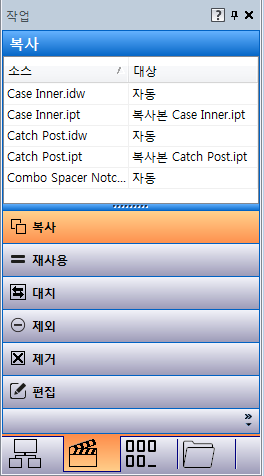

작업	작업 패널을 사용하면 기본 뷰에서 파일에 대해 수행되도록 지정된 작업을 검토할 수 있습니다. 기본 뷰에서 파일을 구성하고 나면 작업 패널을 사용하여, 지정된 해당 작업을 기반으로 파일을 필터링할 수 있습니다. 지정된 작업에는 복사됨, 재사용됨, 대치됨 또는 편집됨이 포함됩니다. 주: 또한 기본 그리드에서 파일을 작업 패널의 원하는 작업 버튼으로 끌어 놓아 작업을 설정할 수도 있습니다.
번호 매기기	번호 매기기 패널에는 복사되도록 선택한 모든 파일이 나열됩니다. 또한 선택한 각 파일의 원래 이름과 새 이름이 표시됩니다. 그리드에 사용할 수 있는 번호 매기기 체계를 기반으로 하는 이름바꾸기 옵션이 표시됩니다. 번호 매기기 패널 그리드에서 특정 필드 및 개별 번호 매기기 체계를 편집할 수 있습니다. 자세한 내용은 Copy Design - 번호 매기기 체계 패널을 참고하십시오.
폴더	폴더 패널을 사용하면 Copy Design 작업에 대한 소스 및 대상 폴더를 검토할 수 있습니다. 이는 필요한 파일이 선택되어 있고 올바른 위치에 복사되는지를 확인하는 좋은 방법입니다. 폴더 위치를 기반으로 작업에 대해 선택된 파일을 그룹화할 수 있습니다. 폴더 간에 또는 기본 그리드에서 파일을 끌어 놓아 복사할 수도 있습니다.
