Tworzenie tras przewodów giętkich

Należy użyć polecenia Nowa trasa z aktywnym stylem przewodu giętkiego, aby dodać trasę przewodu giętkiego do aktywnego przebiegu. Można określić położenie w jakim zachować zespół przewodu giętkiego, który ma zawierać trasę przewodu. Zalecane jest umieszczanie wszystkich zespołów przewodów pod odpowiednim macierzystym przebiegiem.

Trasę można zdefiniować poprzez wybór polecenia Trasa z karty Trasa, a następnie wybierając dwa punkty lub więcej. Metoda tworzenia trasy różni się w zależności od liczby łączników zawartych w stylu. Aby zapewnić sobie więcej kontroli nad kształtem i kierunkiem trasy, można wybrać pośrednie punkty trasy, używając wyświetlonych narzędzi jako wskazówki. Aby utworzyć kilka punktów pośrednich, gdy jest wytyczana trasa przewodu giętkiego z łącznikami, kliknij prawym przyciskiem myszy w oknie graficznym i wybierz opcję Punkt pośredni. Można umieścić jeden łącznik, zaprojektować przewód i zakończyć, umieszczając drugi łącznik.

Wskazówka: Można tworzyć punkty konstrukcyjne w zespole przed stworzeniem trasy, aby precyzyjnie umieścić segment przewodu w kluczowych punktach zespołu.

Naciśnij klawisz CTRL, aby podświetlić komponent w oknie graficznym.
Przytrzymaj klawisz CTRL, kliknij prawym przyciskiem myszy komponent, a następnie wybierz z menu kontekstowego polecenie Znajdź w przeglądarce. W programie Inventor komponent zostanie podświetlony w przeglądarce.

Tworzenie trasy przewodu z dwoma łącznikami

Aktywuj w przeglądarce przebieg, w którym chcesz umieścić nową trasę.
Przy aktywnym stylu podwójnego łącznika kliknij kartę Przebieg rury panel Trasa Nowa trasa.
W oknie dialogowym Utwórz nowy przewód giętki wprowadź nazwę i położenie dla pliku podzespołu przewodu i kliknij OK.
Na wstążce kliknij kartę Trasa panel Tworzenie Trasa, aby rozpocząć tworzenie trasy.
W oknie graficznym wybierz położenie dla pierwszego łącznika:
- Aby połączyć z innym łącznikiem, zatrzymaj kursor na łączniku, a następnie kliknij, aby ustanowić połączenie.
- Aby połączyć ze standardową częścią w programie Autodesk Inventor, zatrzymaj kursor nad częścią, a następnie kliknij krawędź kołową.
- Aby umieścić w oknie graficznym, kliknij w dowolnym miejscu w tle.
Uwaga: Jeśli jest to konieczne, można użyć spacji lub kliknąć prawym przyciskiem myszy i wybrać Następne połączenie, aby odwrócić kierunek połączenia dla łącznika.
Wybierz położenie dla drugiego łącznika.
Wskazówka: Przed umieszczeniem łącznika można odwrócić kierunek osi. Aby odwrócić kierunki, naciśnij spację lub kliknij prawym przyciskiem myszy, a następnie z menu kontekstowego wybierz Wskaż inny kierunek.
Jeśli zachodzi taka potrzeba, wprowadź dowolną liczbę punktów wewnętrznych. Kliknij elementy w kolejności od początku łącznika do końca łącznika lub punktu końcowego.
- Aby skojarzyć punkt z istniejącą geometrią, wybierz wierzchołek, punkt konstrukcyjny lub punkty środkowe na komponentach kołowych.
- Aby odsunąć punkt na określoną odległość, wybierz powierzchnię lub płaszczyznę konstrukcyjną.
Podczas zaznaczania pojawia się linia, prowadząca od wybranego punktu do pozycji kursora. Podczas dokonywania wyboru system rysuje linię pomiędzy punktami.
Aby zmienić odsunięcie podczas zatrzymania nad powierzchnią, kliknij prawym przyciskiem myszy i wybierz opcję Edycja odsunięcia.
W oknie dialogowym Edycja odsunięcia należy wprowadzić wartość odsunięcia (z jednostką lub bez niej) i kliknąć OK.
Po dokonaniu zmian w odsunięciu, nowa wartość jest używana do czasu ukończenia segmentu lub dopóki odsunięcie nie zostanie zmienione.

Uwaga: Jeśli nie określono jednostki, system użyje jednostki domyślnej.
Kiedy kształt segmentu jest już gotowy, kliknij prawym przyciskiem myszy, a następnie wybierz Gotowe. Wybierz polecenie Powrót lub Koniec trasy, aby opuścić tryb trasy.

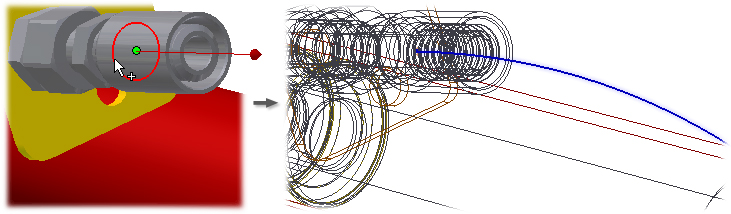

Na poniższym rysunku przedstawiono powstałą trasę w sytuacji, gdy początkowy wektor kierunku trasy jest poprawny.

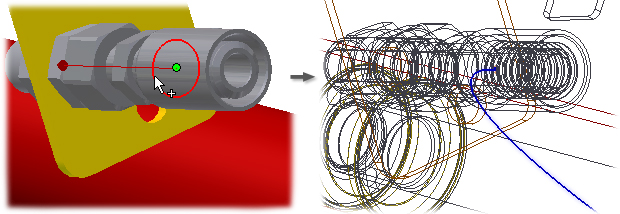

Na poniższym rysunku przedstawiono powstałą trasę w sytuacji, gdy początkowy wektor kierunku trasy jest błędny.

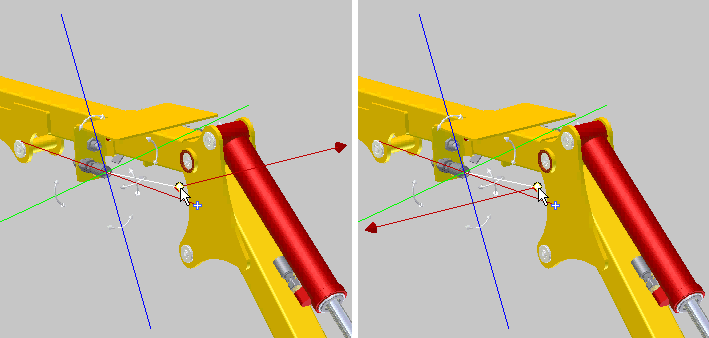

Na poniższym rysunku przedstawiono dwa z sześciu możliwych kierunków współrzędnych dla wektora kierunku trasy, gdy odniesienie stanowi istniejący punkt konstrukcyjny. Aby przełączać pomiędzy kierunkami wektora, należy zatrzymać kursor nad punktem konstrukcyjnym i naciskać spację.

Wyszukiwanie łącznika przewodu giętkiego w przeglądarce

Naciśnij klawisz CTRL, aby podświetlić komponent w oknie graficznym.
Przytrzymaj klawisz CTRL, kliknij prawym przyciskiem myszy komponent, a następnie wybierz z menu kontekstowego polecenie Znajdź w przeglądarce. W programie Inventor komponent zostanie podświetlony w przeglądarce.

Tworzenie trasy przewodu z jednym lub bez łączników

Jeśli tylko jeden łącznik jest używany w trasie, musi być łącznikiem początkowym.

Aktywuj w przeglądarce przebieg, w którym chcesz umieścić nową trasę.
Przy aktywnym stylu jednego łącznika lub stylu braku łącznika kliknij kartę Przebieg rury panel Trasa Nowa trasa.
W oknie dialogowym Utwórz nowy przewód giętki wprowadź nazwę i położenie dla pliku podzespołu przewodu i kliknij OK.
Na wstążce kliknij kartę Trasa panel Tworzenie Trasa, aby rozpocząć tworzenie trasy.
W oknie graficznym wybierz położenie dla punktu początkowego przewodu lub pierwszego łącznika.
Jeśli zachodzi taka potrzeba, wprowadź dowolną liczbę punktów wewnętrznych. Kliknij w kolejności od punktu początkowego lub łącznika do punktu końcowego.
- Aby połączyć z łącznikiem, zatrzymaj kursor na łączniku, a następnie kliknij, aby ustanowić połączenie.
- Aby skojarzyć punkt z istniejącą geometrią, wybierz wierzchołek, punkt konstrukcyjny lub punkty środkowe na komponentach kołowych.
- Aby odsunąć punkt na określoną odległość, wybierz powierzchnię.
- Aby wybrać punkt interaktywnie, użyj narzędzia Trasowanie prostopadłe 3D.
Podczas zaznaczania pojawia się linia, prowadząca od wybranego punktu do pozycji kursora. Podczas dokonywania wyboru system rysuje linię pomiędzy punktami.
Aby zmienić odsunięcie podczas definiowania ścieżki segmentu, kliknij prawym klawiszem myszy i wybierz Edycja odsunięcia.
W oknie dialogowym Edycja odsunięcia należy wprowadzić wartość odsunięcia (z jednostką lub bez niej) i kliknąć OK.
Po dokonaniu zmian w odsunięciu, nowa wartość jest używana do czasu ukończenia segmentu lub dopóki odsunięcie nie zostanie zmienione.

Uwaga: Jeśli nie określono jednostki, system użyje jednostki domyślnej.
Kiedy kształt segmentu jest już gotowy, wybierz punkt końcowy, kliknij prawym przyciskiem myszy, a następnie wybierz Gotowe. Wybierz polecenie Powrót lub Koniec trasy, aby opuścić tryb trasy.

Zmiana średnicy kilku łączników

Podczas zmiany średnicy co najmniej jednego łącznika, średnice, które są wspólne dla wszystkich wybranych łączników i dostępne z poziomu biblioteki Content Center, są wyświetlane w oknie dialogowym Wybierz średnicę. Można wybrać nową średnicę z listy dostępnych średnic.

Aktywuj przebieg rury.
W oknie graficznym lub w przeglądarce Modelu wybierz łączniki, które mają być zmodyfikowane. Naciśnij klawisz Ctrl lub Shift, aby wybrać wiele złączy.
Kliknij prawym przyciskiem myszy, a następnie wybierz polecenie Zmień średnicę łącznika.
Uwaga: Jeśli nie ma wspólnych średnic, zmniejsz liczbę wybranych złączy i powtórz kroki 1 i 2.
Wyświetlane są średnice, które są wspólne dla wszystkich wybranych łączników i dostępne w bibliotece Content Center. W oknie dialogowym Wybierz średnicę, określ średnicę, aby zmienić jej wartość dla wybranych łączników.
Kliknij przycisk OK.

Wskazówka: Przy zespole nadrzędnym, głównym zespole przebiegów lub aktywnym przebiegu, można również kliknąć prawym przyciskiem myszy złącze biblioteki lub część kanału, wybrać polecenie Zmień rozmiar, a następnie zmienić nominalny rozmiar jednego wybranego wystąpienia lub wszystkich wystąpień danego typu części biblioteki.
