- Na wstążce kliknij kartę Opisz
panel Symbole
Powierzchnia.
- Aby umieścić symbol, należy wykonać jedną z następujących czynności:
- Aby utworzyć symbol bez linii odniesienia, dwukrotnym kliknięciem wskaż położenie symbolu.
- Aby utworzyć symbol bez linii odniesienia skojarzonej z geometria, dwukrotnym kliknięciem wyróżnij krawędź lub punkt. Do krawędzi lub punktu dołączany jest symbol.
- Aby utworzyć symbol z linią odniesienia, wskaż położenie dla punktu początkowego linii odniesienia. Po kliknięciu wyróżnionej krawędzi lub punktu linia odniesienia jest dołączana do krawędzi lub punktu. Przesuń kursor i kliknij aby dodać wierzchołek do linii odniesienia. Gdy wskaźnik symbolu znajdzie się w żądanym położeniu, kliknij prawym przyciskiem myszy i wybierz polecenie Kontynuuj.
- (Opcjonalnie) Wybierz ustawienie wstępne symbolu i w razie potrzeby zmień je. Jeśli nie istnieje ustawienie wstępne, wykonaj poniższe czynności. W punkcie 5 możesz zapisać ustawienie wstępne.
Uwaga: Jeśli nie można wybrać ustawienia wstępnego (tekst wyszarzony), najprawdopodobniej istnieje niezgodność między ustawieniami stylu a zawartością ustawienia wstępnego. Aby użyć ustawienia wstępnego, zmień niezgodną zawartość lub ustawienie stylu.

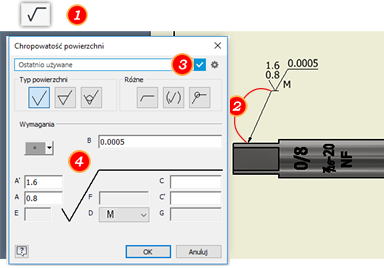

- Określ atrybuty i wartości symbolu w oknie dialogowym Chropowatość powierzchni, a następnie kliknij przycisk OK.
Zatrzymaj wskaźnik myszy na polu edycyjnym, aby wyświetlić etykietę narzędzi zawierającą szczegółowy opis.
- Typ powierzchni
- Wybierz żądany typ powierzchni:
Podstawowe
Konieczne usunięcie materiału
Usunięcie materiału zabronione
- Różne
- Określa ogólne atrybuty symbolu.
Część końcowa dodaje zakończenie do symbolu.
Większość oznacza, że ten symbol określa standardową charakterystykę powierzchni dla rysunku.
Na całym obwodzie dodaje do symbolu wskaźnik obowiązywania na całym obwodzie. Średnica jest określona w stylu Linii odniesienia.
- Wymagania
-
Definiują wartości cechujące powierzchnię. Wprowadź odpowiednie wartości w polach. Układ pól jest określany na podstawie stylu chropowatości powierzchni.
Użyj przycisku Wstaw symbol
, aby dodać symbole graficzne do pól wymagań. Kliknij w polu i wybierz symbol do dodania.
Wskazówka: Edytuj styl tolerancji kształtu i położenia, aby dostosować listę dostępnych symboli graficznych.
- (Opcjonalnie) Jeśli wartości symbolu są używane często, zapisz je jako nazwane ustawienia wstępne. Aby zapisać jako ustawienie wstępne, w polu ustawienia wstępnego kliknij
i zaakceptuj nazwę domyślną lub określ ją na podstawie konwencji nazewnictwa.
Uwaga: Więcej informacji na temat ustawień wstępnych, patrz Praca z ustawieniami wstępnymi. - Kontynuuj wstawianie symboli. Po zakończeniu kliknij prawym przyciskiem myszy i wybierz polecenie Anuluj.
