W przypadku korzystania ze stanów modelu, w których istnieją zależności między częściami, wprowadzenie zmian w geometrii źródłowej może spowodować nieoczekiwane wyniki. W takich przypadkach może istnieć wiele rozwiązań, podczas gdy oczekuje się jednego rozwiązania. Nie zaleca się używania stanów modelu w następujących przypadkach:
Rzutowana pętla
Stan modelu zawiera rzutowaną pętlę z innej części, w której stan modelu steruje rozmiarem elementu. Geometria pętli zmienia się w przypadku edycji rozmiaru w części źródłowej. Takie zachowanie może spowodować nieoczekiwaną zmianę rozmiaru elementów, które używają rzutowanej pętli.
Generator ram

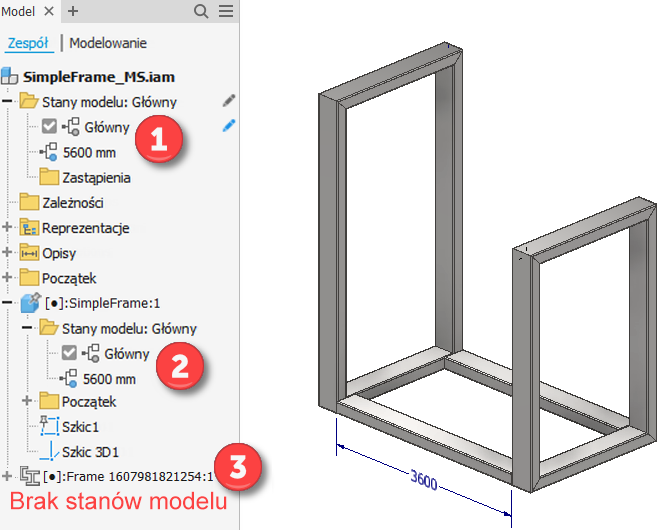

Na poniższej ilustracji stany modelu w elemencie SimpleFrame_MS (1) używają wymiarów szkicu określonych w aktywnym stanie modelu elementu SimpleFrame (2).
Zespół ramy wygenerowany przez system Rama (3) steruje bieżącym układem. Zawiera on kopię geometrii szkicu w elemencie SimpleFrame. Stany modelu są niedozwolone w pliku ramy, dlatego nie ma możliwości synchronizacji szkicu ramy ze stanami modelu w elemencie SimpleFrame. Szkic szkieletu elementu Rama będzie zawsze odzwierciedlać wymiary określone w aktualnie aktywnym stanie modelu elementu SimpleFrame:1.
Element Rama nie wie o istnieniu stanów modelu, dlatego istnieje wiele rozwiązań, choć oczekiwane jest jedno. Powoduje to nieoczekiwane zmiany w zespole i rysunkach utworzonych na podstawie zespołu.
