Położenie przewodów giętkich w zespole przewodów rurowych może czasami naruszać ustawienie
Minimalny promień gięcia określone w stylu przewodu giętkiego. Aby sprawdzić naruszenia promienia gięcia, prawym przyciskiem myszy kliknij węzeł przewodu, który chcesz sprawdzić w przeglądarce, wybierz Promień gięcia
Sprawdź.
W przeglądarce, obok przewodu, zostanie wyświetlony zielony znacznik wyboru wskazujący powodzenie operacji.

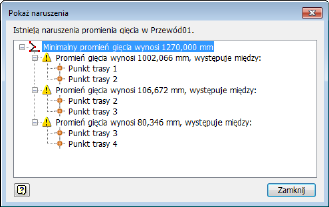

Jeśli wystąpią naruszenia, zostanie wyświetlone okno dialogowe Pokaż naruszenia. Obok przewodu zostanie wyświetlona ikona
wskazująca naruszenia.
Można szybko dostosować pozycje przewodu dla wyznaczonych naruszeń lub można kontynuować pracę i dostosować go później. Dokumentacja może zostać utworzona z naruszeniami promienia gięcia.
Naruszenia zostaną usunięte z przeglądarki i zespołu przewodów rurowych, gdy przewód zostanie właściwie dopasowany. Aby usunąć naruszenia z przeglądarki bez ich poprawiania, należy w menu kontekstowym użyć opcji Usuń naruszenia.
Użyj narzędzia Sprawdzanie promienia gięcia dla zagięć, które naruszają określony Minimalny promień gięcia . Można uruchomić sprawdzanie promienia gięcia na wybranej trasie przewodu giętkiego. Jeśli wykryto naruszenia, w przeglądarce oprócz trasy zostanie wyświetlona ikona.
Przed rozpoczęciem sprawdzania należy ustawić minimalną wartość promienia gięcia dla przewodu. Minimalny promień gięcia jest ustawiony na karcie Reguły w oknie dialogowym Style.
- W przeglądarce lub oknie graficznym, należy wybrać do sprawdzenia trasę przewodu giętkiego.
- Kliknij prawym przyciskiem i z menu kontekstowego wybierz opcję Promień gięcia>Sprawdź.
