Dostosowanie lub blokowanie długości przewodu giętkiego

Po utworzeniu trasy przewodu giętkiego można edytować przewód i dostosowywać jego długość poprzez zmianę naprężenia segmentu przewodu lub zablokować długość przewodu.

Nowości: 2019

Blokowanie długości przewodu

Aby precyzyjnie obliczyć długość przewodu, należy zablokować jego długość i zapobiec zmianie długości podczas przesuwania lub zmiany komponentów. Zablokowanie długości przewodu zapobiega zmianie długości przewodu spowodowanej adaptacyjnością. Istnieją dwa sposoby, aby zablokować długość przewodu: można zablokować długość przewodu giętkiego bezpośrednio za pomocą okna dialogowego Długość przewodu lub poprzez dodanie wymiaru długości przewodu giętkiego w oknie graficznym.

Gdy długość przewodu jest zablokowana:

• Wartość długości przewodu nie zostanie zmieniona, jeśli zostaną wprowadzone zmiany położenia węzłów.
• Metoda dopasowania użyta do utworzenia rozciągnięcia splajnu jest przekształcana w metodę Minimalna energia niezależnie od metody użytej do jego utworzenia.
• Można utworzyć tylko wymiar ogólny.
• Jeżeli w geometrii wprowadzono zmiany mogące spowodować modyfikację bieżącej długości, wystąpi błąd naruszenia.

Wskazówka: Należy zablokować długość przewodu, gdy wymagane jest dokładne obliczenie długości przewodu w zespole w celu oszacowania kosztów.

Blokowanie długości przewodu giętkiego za pomocą okna dialogowego Długość przewodu

1. Aktywuj trasę przewodu giętkiego przeznaczoną do dostosowania.
2. Na wstążce kliknij kartę Trasa panel Zarządzanie Długość rury elastycznej.
3. W oknie dialogowym Długość przewodu wybierz opcję Zablokuj długość przewodu.
4. Kliknij przycisk Zastosuj, aby wprowadzić zmiany.

Blokowanie długości przewodu giętkiego za pomocą polecenia Wymiar długości

1. Aktywuj trasę przewodu giętkiego przeznaczoną do dostosowania.
2. Na wstążce kliknij kolejno kartę Szkic 3D panel Wiązania Wymiar ogólny .
3. Dodaj wymiar długości do trasy przewodu giętkiego.

Dodanie wymiaru długości do trasy przewodu giętkiego umożliwia zablokowanie ustawienia długości przewodu giętkiego w oknie dialogowym Długość przewodu.

Aby ręcznie dopasować długość przewodu:

1. Aktywuj trasę przewodu giętkiego przeznaczoną do dostosowania.
2. Na wstążce kliknij kartę Trasa panel Zarządzanie Długość rury elastycznej.

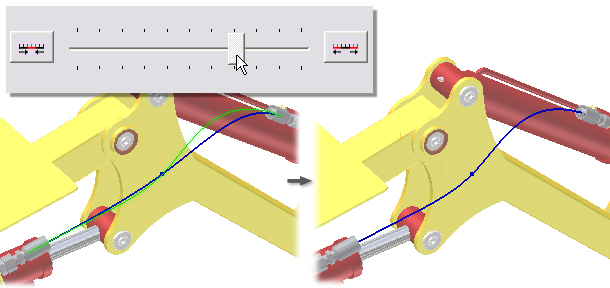

3. W oknie dialogowym Edycja długości przewodu kliknij i przeciągnij suwak, aby dopasować długość przewodu. Suwak umożliwia dynamiczne dopasowanie naprężenia (sztywności) przewodu, co wpływa na długość aktywnego segmentu przewodu.
   • Przeciągnij suwak w lewą stronę, aby zwiększyć naprężenie i skrócić segment przewodu.
   • Przeciągnij suwak w prawą stronę, aby zmniejszyć naprężenie i wydłużyć segment przewodu.
   Uwaga: Kliknij przyciski strzałki, aby zwiększyć lub zmniejszyć sztywność.
4. Kliknij przycisk Zastosuj, aby wprowadzić zmiany.
