Dokonywanie zmian w trasach przewodów giętkich pociąga za sobą automatyczne dostosowywanie długości przewodu, manipulowanie wybranymi punktami trasy, dopasowywanie styczności przewodów, ustalanie metody dopasowania i zmianę położenia istniejących łączników początkowych i końcowych. Jeśli sprawdzanie promienia gięcia jest aktywne, wyświetlane są naruszenia tego promienia w czasie manipulacji punktów trasy. Przed edycją sztywnych tras, należy zadecydować czy główny zespół przebiegów, oraz wybrane przebiegi i trasy mają dostosować się do wprowadzonych zmian. Zalecane jest pominięcie automatycznych aktualizacji dla dużych i skomplikowanych zespołów przewodów rurowych.
Opcje edycji trasy są zazwyczaj dostępne jedynie gdy środowisko trasy jest aktywne. Wyświetl okno dialogowe Style przewodów rurowych, aby modyfikować lub zmieniać domyślny styl, w celu dodawania, ukrycia lub zmieniania łączników lub innych ustawień. Można również użyć listy Styl aktywny, aby zmienić styl aktywny przewodu.

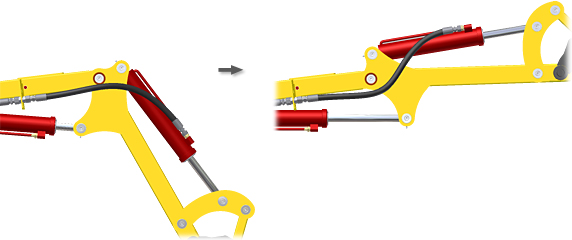

Na poniższym rysunku przedstawiono, w jaki sposób przewód giętki jest dostosowywany automatycznie podczas zmiany pozycji skojarzonych komponentów.

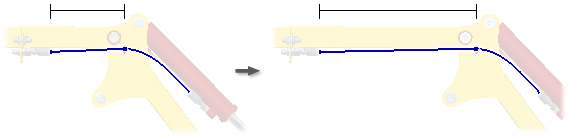

Na tym rysunku pośredni węzeł trasy był umieszczony w punkcie konstrukcyjnym powiązanym z przyległą geometrią komponentu. Kiedy geometria komponentu zostanie zmieniona, węzeł trasy porusza się wraz ze skojarzonym punktem konstrukcyjnym.

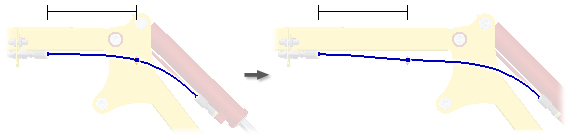

Na tym rysunku pośredni węzeł trasy był utworzony za pomocą narzędzia Trasa prostopadła. Punkt konstrukcyjny węzła jest nieruchomy i dlatego też nieskojarzony z geometrią komponentu. Kiedy geometria komponentu jest modyfikowana, węzeł trasy pozostaje stały.
Jakie typy edycji są dostępne?
W czasie edycji giętkich tras i przebiegów, można:
- Wstawiać, usuwać, definiować ponownie lub zmieniać położenie punktów trasy.
- Dodawać, zamieniać lub ukrywać początkowe lub końcowe łączniki.
- Przenosić, zmieniać położenie lub zamieniać początkowe lub końcowe łączniki.
- Dostosowywać długość przewodu.
- Edytować tolerancję minimalnego promienia gięcia dowolnego segmentu przewodu, używając wybranego stylu przewodu giętkiego.
- Zmieniać lub modyfikować ustawienia domyślnego stylu.
- Dopasować styczność splajnów przewodów, używając uchwytów Węzła splajnu.
- Określać metody dopasowania, czyli sposób dopasowania punktów danych splajnu na splajnie przewodu.
Aby dodać do ukończonej trasy przewodu giętkiego z jednym lub bez łączników, można aktywować trasę, kliknąć prawym przyciskiem myszy i wybrać opcję Trasa z menu kontekstowego.
Zarówno w trasach, jak i w przebiegach, można używać polecenia Cofnij. Funkcja ta cofa operacje wykonane podczas bieżącej sesji edycyjnej, zaczynając od ostatniej.
Co dzieje się przebiegami i trasami podczas dokonywania zmian?
Modyfikacja trasy, która została wypełniona automatycznie, aktualizuje skojarzony przebieg po zakończeniu edycji.
Domyślnie punkty trasy utworzone przy pomocy narzędzia Trasowanie prostopadłe 3D lub odsunięcia od istniejącej geometrii, są nieruchome i nie są aktualizowane podczas przesuwania punktów trasy lub początkowych/końcowych łączników. Zarówno wypełnione, jak i niewypełnione trasy, są aktualizowane automatycznie, kiedy w skojarzonych komponentach zespołu dokonywane są zmiany.
