Mimo że można wybrać interaktywnie wszystkie punkty trasy, czasami do utworzenia wymaganej trasy wymagane są dokładne wartości. Precyzyjne wartości można wprowadzać dla kątów i odległości. Wartości wprowadzone to kąt lub odległość od aktywnej pozycji do bieżącego węzła. Czasami wykonywany jest zatrzask punktu na linię wyświetlania polecenia Trasowanie prostopadłe 3D. Wprowadzana wartość stanowi odległość od punktu zatrzasku do wybranego węzła do dodania. Wprowadzone wartości muszą być zgodne z regułami określonymi dla długości segmentu. W przeciwnym razie zostanie wyświetlony monit o ponowne wprowadzenie wartości.
W przypadku stylów rury z zagięciami można również wprowadzać precyzyjny promień gięcia.
Aby wprowadzić dokładną odległość, rozpocznij wpisywanie wartości po zatrzymaniu kursora na osi kierunku polecenia Trasowanie prostopadłe 3D. Można również kliknąć prawym przyciskiem myszy i wybrać polecenie Wprowadź odległość.
Wprowadzanie kątów przebiega bardzo podobnie. Wprowadź wartość po zatrzymaniu kursora na strzałce obracania lub strzałce obracania zagiętej rury. Można również kliknąć prawym przyciskiem myszy i wybrać polecenie Wprowadź kąt.
Wprowadź wartość dokładnych odległości po zatrzymaniu kursora na strzałkach obracania lub osiach kierunku dla polecenia Trasowanie prostopadłe 3D.

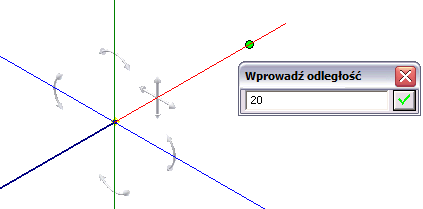

Wprowadzanie wartości dla odległości.

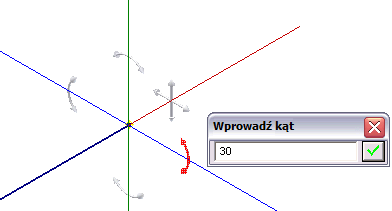

Wprowadzanie wartości dla kąta.

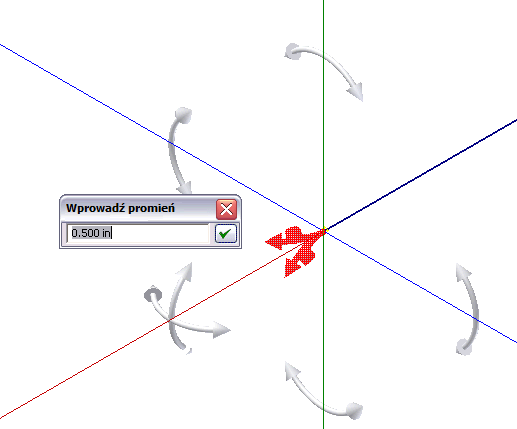

Aby wyświetlić bieżący promień gięcia, zatrzymaj kursor nad strzałką promienia. Kliknij wyświetlanie, aby wprowadzić inną wartość promienia zagięcia. Można wprowadzić nową wartość po zatrzymaniu kursora na strzałce promienia.
Nowy promień ma wpływ wyłącznie na następne zgięcie. Każde kolejne zgięcie korzysta z domyślnego promienia ustawionego w oknie dialogowym Style przewodów rurowych.
