Trasowanie prostopadłe 3D

Polecenie Trasowanie prostopadłe 3D jest wyświetlane w momencie rozpoczęcia zaznaczania punktów trasy w oknie graficznym. Zawiera ono szereg elementów pomagających wybrać poprawne punkty trasy.

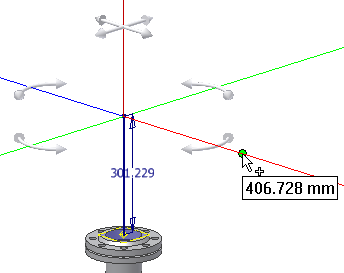

Podczas pierwszego wyświetlenia polecenia Trasowanie prostopadłe 3D widoczne jest jedynie wydłużenie linii. Za pomocą funkcji wydłużenie linii można zaznaczać punkty odsunięte od wybranej krawędzi. Po zaznaczeniu punktu wzdłuż linii inne elementy polecenia Trasowanie prostopadłe 3D pojawią się w zaznaczonym punkcie.

Wyświetlane elementy są zależne od zaznaczenia, geometrii połączenia i ustawionych stylów. Na przykład polecenie Trasowanie prostopadłe 3D zawiera różne elementy w zależności od tworzenia trasy rurki z łącznikami lub trasy rury z zagięciami. Niektóre elementy są właściwe dla obydwu stylów.

Odpowiednie punkty tworzą połączenia o dostępnej długości. Po zatrzymaniu kursora na liniach w wyświetlaniu Trasowania prostopadłego 3D są one zaznaczone zielonymi kropkami. Punkty, których nie obejmuje zakres ustawiony przez kryteria stylu są wyświetlane jako żółty symbol x. Jeśli linia nie jest wystarczająco długa, można zwiększyć rozmiar wyświetlania.
