Kiedy aktywny jest styl rurociągu sztywnego i wszystkie elementy są wyświetlane dla polecenia Trasowanie prostopadłe 3D, można:
- Dowolnie obracać dookoła lokalnej osi.
- Zmieniać kierunek w odstępach 90 lub 45 stopniowych.
- Tworzyć punkty z geometrii odniesionej.
- Wybierać punkty odsunięte od wybranych krawędzi.

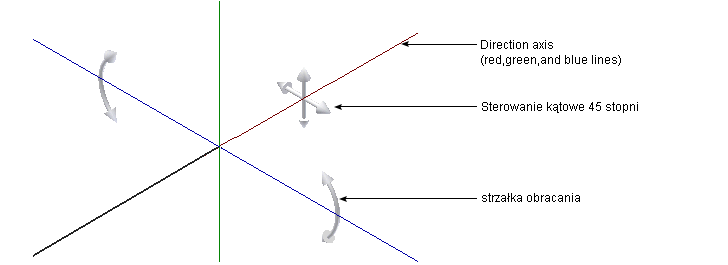

Różne elementy polecenia Trasowanie prostopadłe 3D dla sztywnych tras rurek z łącznikami obejmują:
- Osie kierunku
-
Pokazują poprawny kierunek następnego punktu trasy. Kliknij linię, aby dodać węzeł w tym kierunku. Razem z poleceniem Zatrzask punktowy można zdefiniować punkt konstrukcyjny dla kierunku osi z geometrii odniesienia.
- Strzałki obracania
-
Pokazują możliwe obroty następnego punktu trasy i umożliwiają dowolny obrót. Razem z poleceniem Zatrzask do obrotu można obrócić oś kierunku do orientacji z geometrii odniesienia.
- Sterowanie kątowe 45 stopni
-
Zmienia kierunek w odstępach co 45 stopni. Opcja ta jest dostępna tylko wówczas, gdy dla aktywnego stylu ustawiono 45-stopniowy kierunek trasy.
