Wprowadzono wiele udoskonaleń w zakresie produktywności. Obejmują one nazewnictwo plików, nowy filtr kategorii, funkcje edycji i nie tylko.
Panele właściwości
panel Rama są obecnie panelami właściwości, oferując uproszczone procesy projektowe.
Wstaw ramę
Aby uzyskać więcej informacji, zobacz temat Tworzenie podstawowych ram konstrukcyjnych.
-
Zmień
Aby uzyskać więcej informacji, zobacz Zmiana podstawowych elementów ramy.
Połączenie narożne
Uwaga: Nazwa polecenia Utnij do ramy została zmieniona na Połączenie narożne, aby wyniki operacji były zgodne z nazwą polecenia.
Ucinanie/wydłużanie do powierzchni
Aby uzyskać więcej informacji, zobacz temat Zmiana lub zastosowanie zakończeń do ram.
Użyj ponownie
Zmień ponowne użycie
Aby uzyskać więcej informacji, zobacz temat Użyj ponownie i Zmień ponowne użycie.
Informacje o elemencie ramy
Aby uzyskać więcej informacji, zobacz temat Informacje o elemencie ramy.

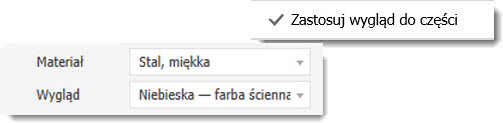

Nowe ustawienie wyglądu
Opcja Zastosuj wygląd do części została dodana do menu Ustawienia zaawansowane dla poleceń Wstaw, Zmień, Użyj ponownie i Zmień ponowne użycie. Włącz nową opcję, aby części ramy miały ten sam kolor co zespół. Poprzednio części ramy nie używały koloru wyglądu zespołu.

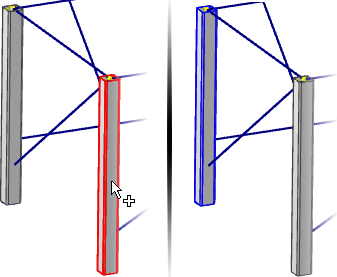

Udoskonalenie dotyczące ponownego użycia
Poprzednio wybranie elementu do ponownego użycia wymagało wybrania elementu oryginalnego. W tym wydaniu można wybrać ponownie użyty element, aby wybrać źródło.

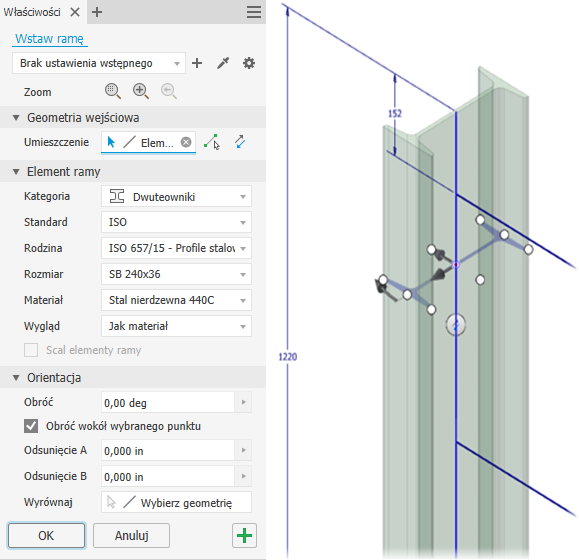

Nowe elementy sterujące zoomu i widoku
Umożliwia ustawienie widoku prostopadłego do manipulatorów ramy.
Umożliwia wykonanie zoomu do manipulatorów ramy.
Umożliwia przywrócenie widoku początkowego.
Polecenie Przytnij

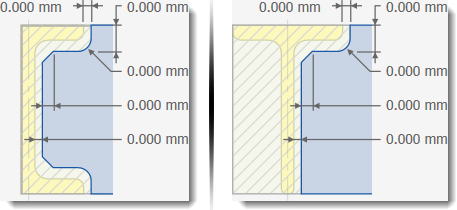

W poleceniu Przytnij dodano dwa dodatkowe profile niestandardowe: Szablon niestandardowy C i Szablon niestandardowy T.
Aby uzyskać więcej informacji, zobacz temat Zmiana lub zastosowanie zakończeń do ram.
Wstaw i Zmień
Na liście rozwijanej Kategorie dodano opcję Odśwież kategorie, która umożliwia przebudowanie listy w celu uwzględnienia niestandardowych wpisów biblioteki do odczytu/zapisu.

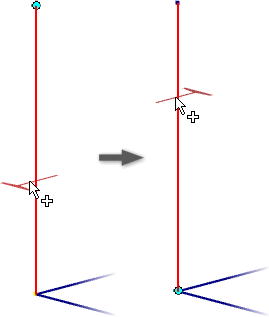

W przypadku polecenia Wstaw jest obecnie wyświetlany podgląd kształtu elementu i znacznik początku po wyróżnieniu geometrii szkicu. Po przesunięciu kursora wzdłuż szkicu umieszczenia można zmienić położenie początku i orientację profilu przed kliknięciem.
Aby uzyskać więcej informacji, zobacz temat Tworzenie podstawowych ram konstrukcyjnych.
Aby uzyskać więcej informacji, zobacz Zmiana podstawowych elementów ramy.

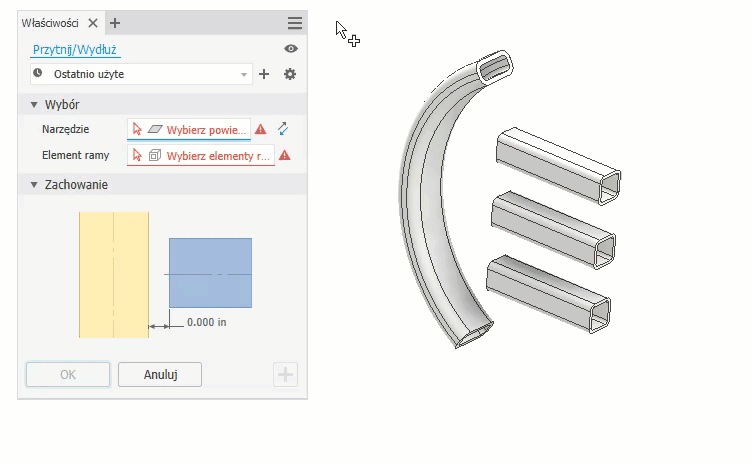

Przycinanie i wydłużanie do krzywej
Polecenie Przytnij/Wydłuż obsługuje obecnie wybór zakrzywionej powierzchni w celu zdefiniowania narzędzia.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Zmiana lub zastosowanie zakończeń do ram.
Udoskonalenia ustawień domyślnych nazewnictwa plików
Okno dialogowe Opcje aplikacji karta Plik Ustawienia domyślne nazewnictwa plików zostało rozbudowane o nowe funkcje i zaktualizowane w celu zwiększenia produktywności.
Na karcie Generator ram dodano następujące udoskonalenia:
- Wygląd okna dialogowego został zmodernizowany.
- Aby poprawić nawigację, zawartość jest zorganizowana tak, aby była wyświetlana jako struktura przeglądarki.
- Układ zawartości został zmieniony, aby uwzględnić dodatkowe funkcje.
- Sekcja Dodaj atrybuty została zastąpiona przyciskiem
, a dostęp do niej można uzyskać w sposób przedstawiony na ilustracji poniżej:
- Została dodana lista rozwijana domyślnej struktury zestawienia komponentów zespołów.
- Do opcji Położenie pliku zostały dodane pozycje Ścieżka zespołu, Obszar roboczy i Ścieżka użytkownika.
- Zostało dodane pole wyboru zapewniające kontrolę nad domyślnymi jednostkami. Usuń zaznaczenie pola wyboru Użyj jednostek zespołu, aby użyć jednostek szablonu. Zaznacz pole wyboru, aby użyć jednostek zespołu.
Aby uzyskać więcej informacji, zobacz temat Dostosowywanie nazw plików generatora ram i struktury folderów.
