Przegląd

Dowiedz się więcej na temat aktualizacji i udoskonaleń w wersji 2021

Program Inventor 2021 zapewnia:

Ulepszenia wprowadzone na podstawie sugestii klientów: w programie Autodesk Inventor 2021 kontynuowany jest proces dodawania udoskonaleń oczekiwanych przez społeczność użytkowników programu Inventor.
Inventor Ideas
Ciągłe dostarczanie profesjonalnych funkcji: program Autodesk Inventor nadal podnosi poprzeczkę, umożliwiając wydajną pracę z coraz większymi i bardziej złożonymi projektami.
Połączone i zautomatyzowane procesy projektowe: program Autodesk Inventor 2021 rozszerza funkcjonalność AnyCAD dla programu Revit, aby pomóc producentom z branży budowlanej we współpracy i koordynowaniu projektów BIM. Formaty arkuszy i iLogic ułatwiają automatyzację tworzenia rysunków zgodnie z własnym standardem CAD w programie Autodesk Inventor 2021.
Wiele poprawek dotyczących jakości i stabilności: kliknij tutaj, aby wyświetlić szczegółową listę tych ulepszeń.

Dostęp do wydania Inventor 2021 można uzyskać z konta w portalu Autodesk Account.

Poniżej można znaleźć szczegółowe informacje dotyczące nowości:

Profesjonalne projektowanie i inżynieria

Udoskonalenia w zakresie wydajności i produktywności

Użytkownicy programu Inventor stale rozwijają oprogramowanie dzięki większym i bardziej złożonym projektom. Aby pomóc naszym klientom, nieustannie poszukujemy sposobów na poprawę wydajności programu Inventor. W programie Inventor 2021 zwiększono wydajność następujących procesów projektowych:

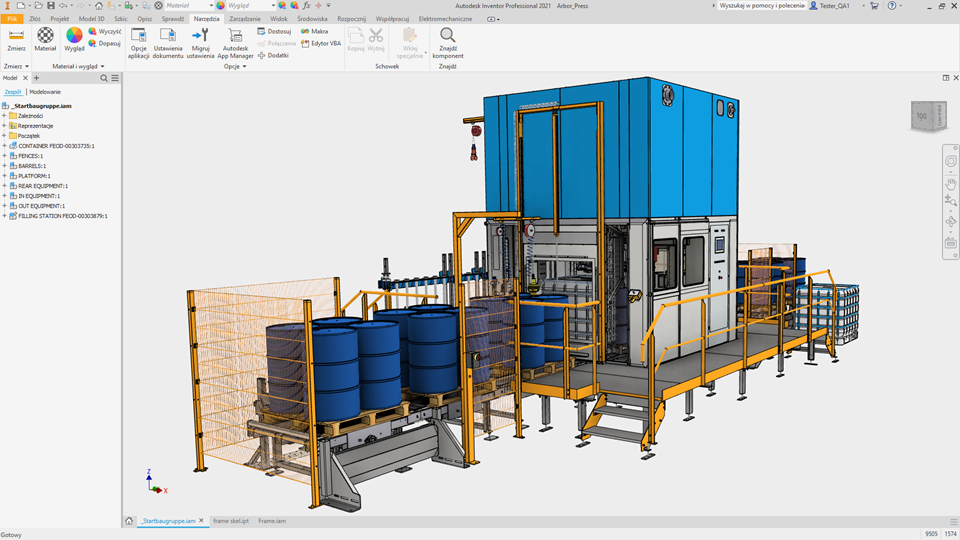

Obraz za zgodą firmy Feige Fill GmbH

Program Inventor reaguje szybciej podczas wybierania wielu komponentów jednocześnie przy użyciu wyboru za pomocą okna lub filtrowania komponentów.
Zmiany stanu widoczności są szybsze w przypadku wyboru widoku lub użycia zapisanych widoków.
Poprawiono wydajność podczas wstawiania podzespołów.
Szybsze zmiany widoczności podczas odwracania widoczności komponentów bezpośrednio lub za pomocą zapisanych widoków.

Aby uzyskać więcej informacji, zobacz tematy Udoskonalenia w zakresie wydajności oraz Udoskonalenia produktywności i procesów projektowych.

Generator ram

W tym wydaniu wprowadzono wiele udoskonaleń w zakresie produktywności generatora ram. Obejmują one nazewnictwo plików, nowy filtr kategorii, funkcje edycji i nie tylko.

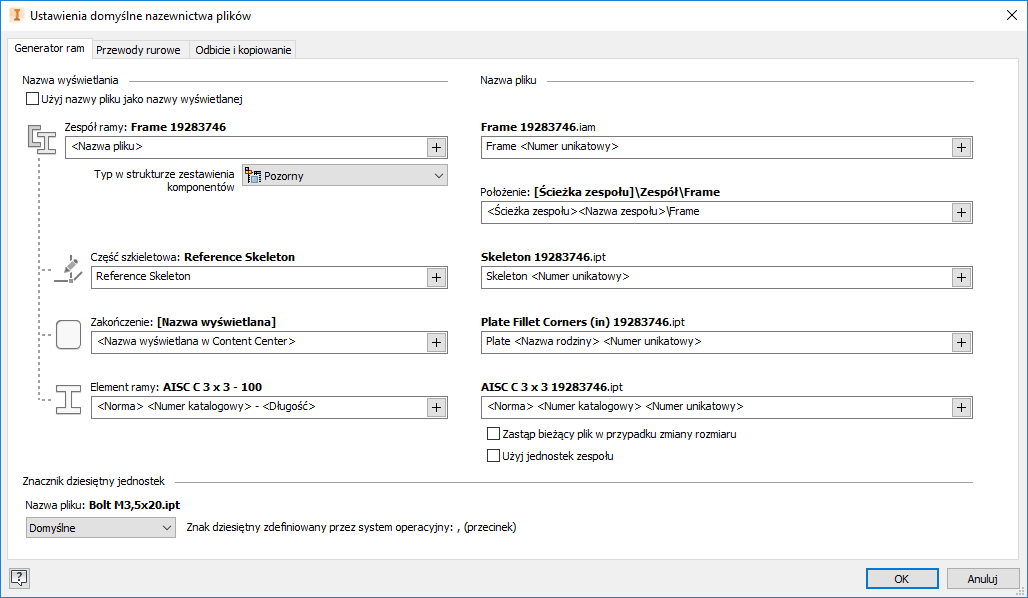

Nadal wprowadzamy ulepszenia w oknie dialogowym nazewnictwa plików umożliwiające bardziej szczegółową kontrolę schematów nazewnictwa komponentów generatora ram. Nowa opcja pozwala ustawić nazwę pliku komponentu, aby była taka sama jak nazwa wyświetlana w przeglądarce.
Podczas tworzenia ram nowy filtr Kategoria umożliwia usprawnienie wyboru, a ustawienia wstępne pomagają zapisać najczęściej używane ustawienia ram w celu ich ponownego użycia.
Geometria może być obecnie filtrowana z poziomu panelu właściwości, a nowy znacznik podglądu ułatwia orientację ramy podczas wybierania geometrii szkieletu.
Nowe narzędzia zoomu ułatwiają dopasowanie widoku prostopadle do manipulatora ramy lub przybliżenie do widoku izometrycznego manipulatora ramy. Po zakończeniu można przywrócić widok początkowy.

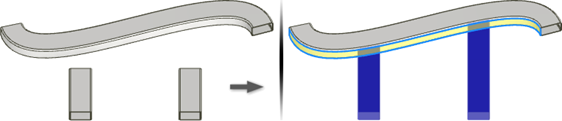

Można również użyć polecenia Przytnij/Wydłuż, aby zakończyć elementy na zakrzywionej powierzchni.

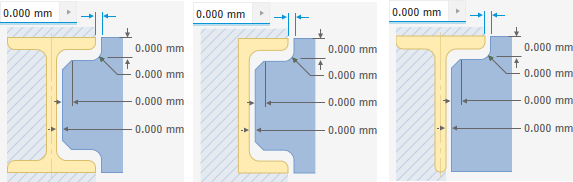

Dodano dwa nowe profile przycięcia do obróbki końców, rozszerzając obsługę przycinania o dwuteowniki, ceowniki i teowniki oraz elementy kołowe.
Polecenie Użyj ponownie elementu ramy zostało istotnie przeprojektowane, ułatwiając wybór oryginalnego elementu w kolekcji ponownie użytych elementów ramy w celu wypełnienia geometrii szkieletu.

Aby uzyskać więcej informacji, patrz temat Udoskonalenia Generatora ram.

Udoskonalenia w zakresie projektowania

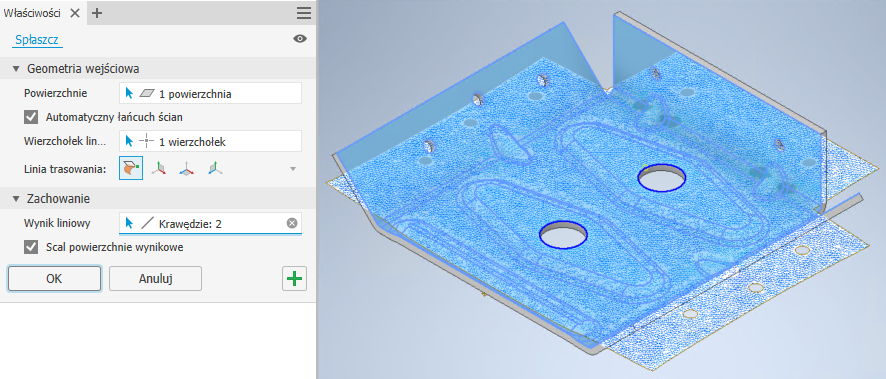

Polecenie Spłaszcz zostało udoskonalone w tym wydaniu dzięki dodaniu opcji wyboru wyrównania wyników z modelem lub płaszczyznami XY, XZ, YZ. Można również ustawić wiele płaskich otworów jako sztywne.

Aby uzyskać więcej informacji, zobacz temat Udoskonalenia w zakresie części.

Środowisko programu Inventor

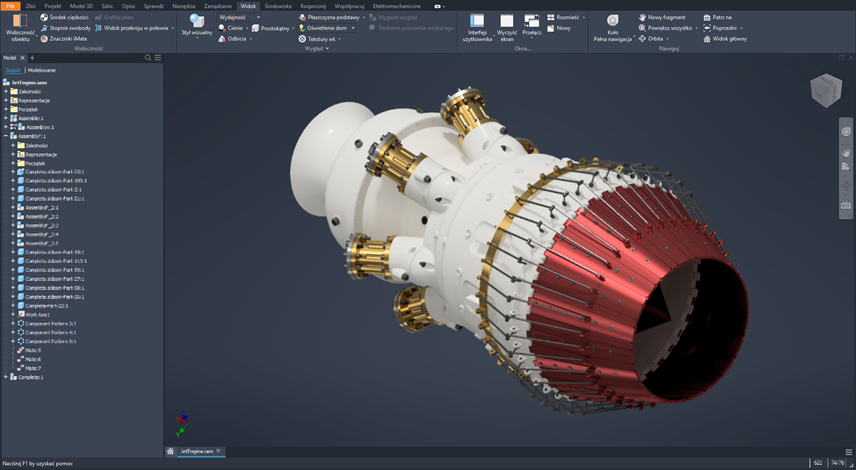

Motyw ciemny w wersji wstępnej

W programie Inventor 2020 wprowadzono nowy motyw interfejsu Jasny. Program Inventor 2021 zawiera wersję wstępną nowego motywu Ciemny.

Aby uzyskać więcej informacji, zobacz temat Motyw ciemny (wersja wstępna).

Udoskonalenia dotyczące interfejsu poleceń i produktywności

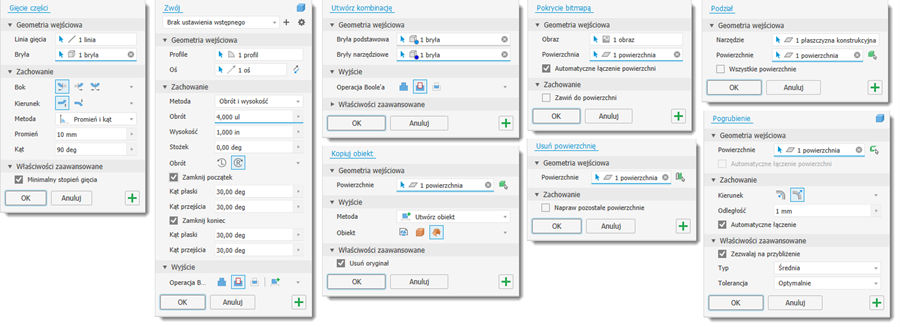

Panele właściwości są stosowane w coraz większej liczbie obszarów programu Inventor. Obecnie można użyć usprawnionego procesu projektowego panelu właściwości w następujących obszarach: Zagięcie, Zwój, Utwórz kombinację, Kopiuj obiekt, Pokrycie bitmapą, Usuń powierzchnię, Podziel, Pogrubienie/Odsunięcie i wszystkie polecenia generatora ram.

Aby uzyskać więcej informacji, zobacz temat Udoskonalenia wydajności, procesu roboczego oraz interfejsu użytkownika dotyczącego elementów i Udoskonalenia generatora ram.

Połączone

Zgodność operacyjna

Revit AnyCAD: wiemy, że niestandardowi producenci, tacy jak Ty, chcą zaoferować klientom więcej korzyści, angażując się w modelowanie informacji o budynku. Program Autodesk Inventor służy firmom związanym z branżą budowlaną, zapewniając bezproblemową integrację z danymi programu Revit.

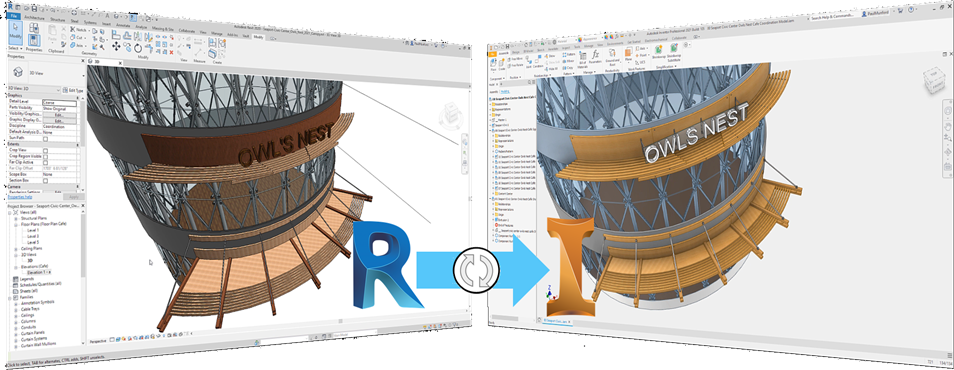

Poprawiono zgodność operacyjną między programami Revit i Inventor, zachowując skojarzone połączenie ze wstawionymi danymi programu Revit podczas pracy. Dostęp do projektu programu Revit można uzyskać z lokalnego pliku lub w sposób skoordynowany za pomocą chmury, korzystając ze środowiska danych wspólnych Autodesk BIM 360.
Zmiany podczas procesu projektowania są nieuniknione. Po zmianie modelu w programie Revit należy zaktualizować model w programie Inventor. Ponieważ w zespole programu Inventor istnieje odniesienie do modelu programu Revit, bez konwersji pliku — wszelkie zmiany w projekcie programu Revit również zostaną zaktualizowane w zespole programu Inventor.

Aby uzyskać więcej informacji, zobacz temat Tworzenie odniesień do modeli programu Revit w zespołach programu Inventor.

Translacja

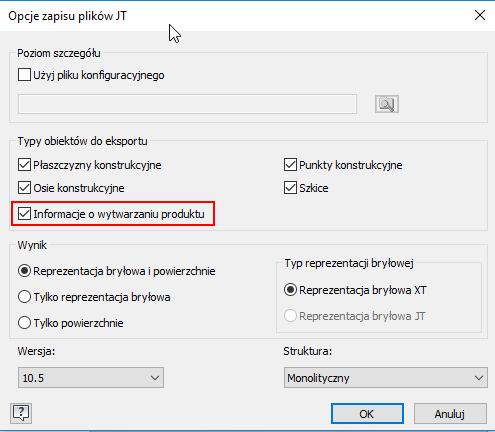

Eksport do formatu JT obsługuje obecnie eksport semantycznych informacji o wytwarzaniu produktu (PMI) możliwych do interpretacji przez oprogramowanie. Wcześniej zaznaczenie pola wyboru Informacje o wytwarzaniu produktu powodowało eksport danych graficznych PMI.
Dodano obsługę importu plików programu Parasolid w wersji 32.
Formaty importu i AnyCAD zostały zaktualizowane w przypadku plików programów Solid Edge, SolidWorks i Unigraphics.

Aby uzyskać więcej informacji, zobacz temat Udoskonalenia dotyczące translatorów.

Ulepszenia wynikające z sugestii klientów

Społeczność Inventor stale przekazuje informacje zwrotne i prośby poprzez fora Inventor Ideas i Feedback Community. Opinie użytkowników pomogły nam wprowadzić ulepszenia dotyczące części, zespołów i rysunków.

Ulepszenia oznaczone jako Pomysł zgłoszony na forum Inventor® Ideas w sekcji Nowości wskazują na nowe funkcje wprowadzone bezpośrednio w odpowiedzi na oczekiwania użytkowników. Do ulepszeń wynikających z sugestii klientów w programie Inventor 2021 należą wyżej wymienione pomysły zgłoszone na forum Ideas. Poniżej podano więcej szczegółów:

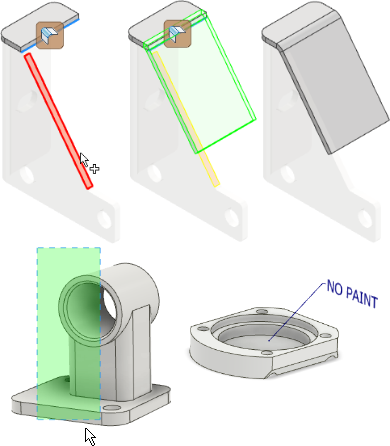

Części: program Autodesk Inventor 2021 zawiera udoskonalenia na poziomie części dotyczące konstrukcji blachowej, części wielobryłowych i opisów 3D.

Kołnierz konstrukcji blachowej może być obecnie zdefiniowany przez płaszczyznę lub powierzchnię odniesienia, co ułatwia dopasowanie dokładnego kąta (niedostępne w wersji LT).
Znacznie ogranicz liczbę kliknięć myszą, używając znanego wyboru za pomocą okna, aby wybrać wiele brył lub powierzchni w częściach.
Zachowaj spójności między opisami 3D a niestandardowymi właściwościami iProperties przez dodanie odniesienia do nich w uwagach linii odniesienia i opisach ogólnych.

Aby uzyskać więcej informacji, zobacz tematy Udoskonalenia dotyczące konstrukcji blachowych i Udoskonalenia w zakresie części.

Zespoły: program Autodesk Inventor 2021 zawiera udoskonalenia na poziomie zespołu dotyczące środowiska Przewody rurowe, struktury zespołu i konwencji nazewnictwa plików (niedostępne w programie LT).

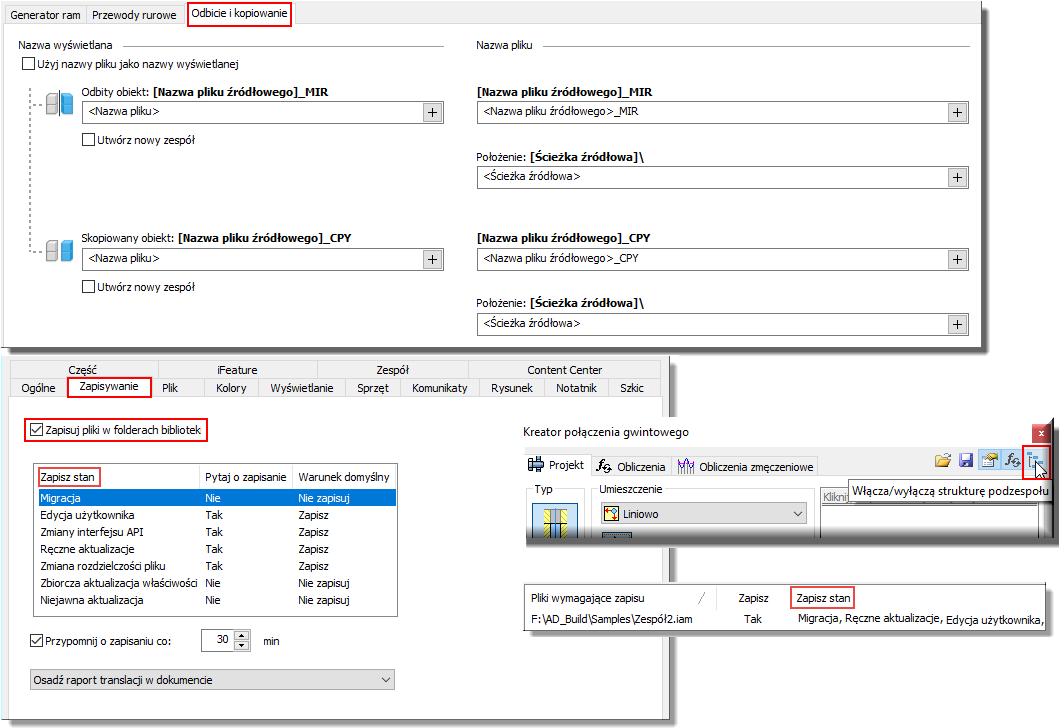

Rozbudowaliśmy okno dialogowe Nazewnictwo plików o polecenia Odbij i Kopiuj.
Dodaliśmy nowe opcje dostępne podczas zapisywania plików, które umożliwiają ustawienie domyślnych zachowań określających, czy pliki mają być zapisywane. Nowa kolumna „Zapisz stan” w oknie dialogowym Zapisz pomaga zrozumieć, o zapisanie których plików monituje program Inventor i dlaczego.
Aby ułatwić konstruowanie zespołu, rozszerzyliśmy funkcjonalność dostępną w kreatorze wałów o połączenia gwintowe.
- Gdy ta opcja jest aktywna, na dysku nie jest tworzony żaden folder ani podzespół, a poszczególne komponenty są wstawiane bezpośrednio do zespołu. Ta funkcja zapewnia więcej opcji tworzenia struktury zespołu i organizowania danych zgodnie z potrzebami.

Aby uzyskać więcej informacji, zobacz tematy Udoskonalenia karty Odbicie i kopiowanie, Udoskonalenia dotyczące zapisywania i Ogólne udoskonalenia w środowisku zespołu.

Przewody rurowe

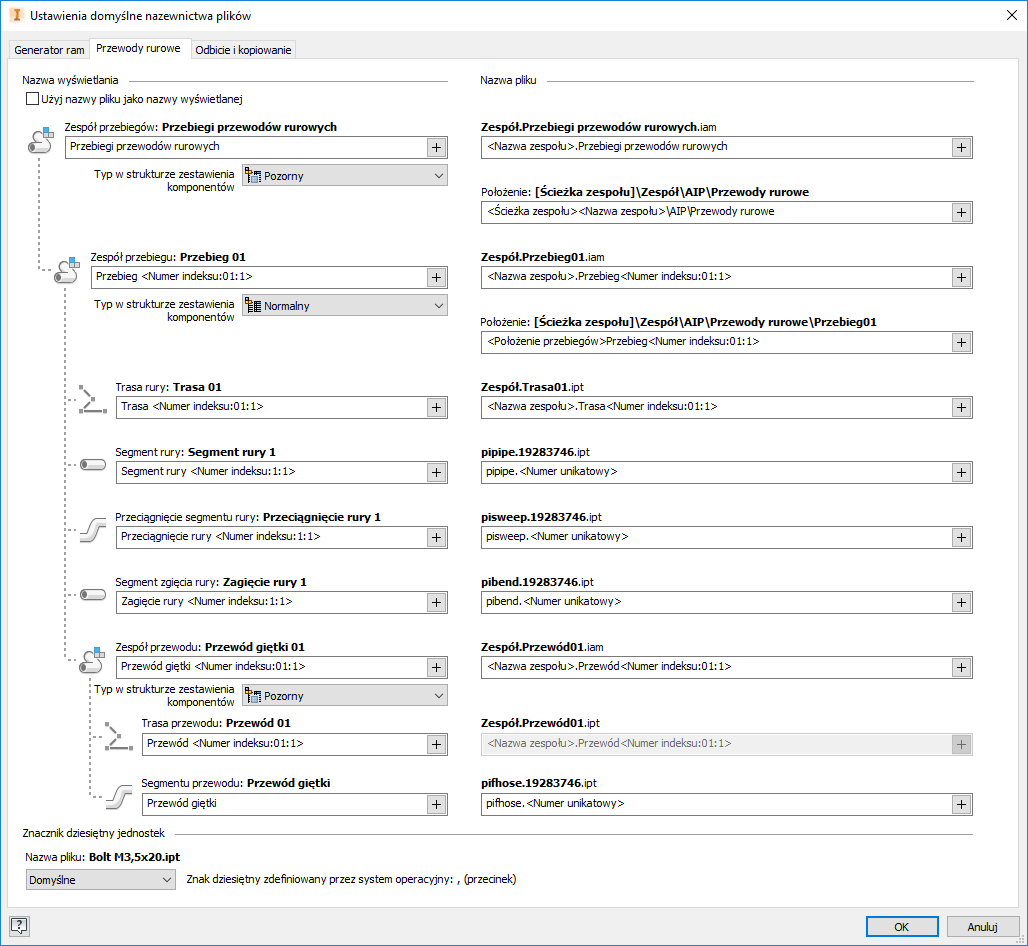

Nadal wprowadzamy udoskonalenia dotyczące nazewnictwa plików w przypadku projektów przewodów rurowych (niedostępne w wersji LT).

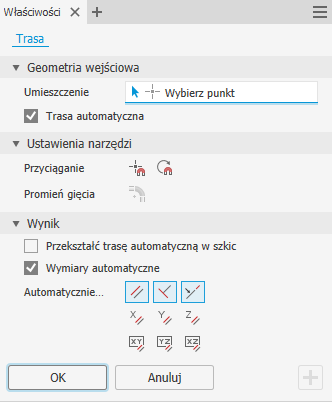

Wiemy, że często masz więcej niż jedną trasę do utworzenia. Przycisk Zastosuj, gdy używana jest opcja Trasa automatyczna, pozwala kontynuować działanie polecenia i utworzyć następną trasę.

Aby uzyskać więcej informacji, zobacz temat Udoskonalenia dotyczące przewodów rurowych.

Rysunki: program Autodesk Inventor 2021 zawiera udoskonalenia na poziomie rysunku oraz zautomatyzowane narzędzia do tworzenia dokumentacji w celu usprawnienia procesów projektowych.

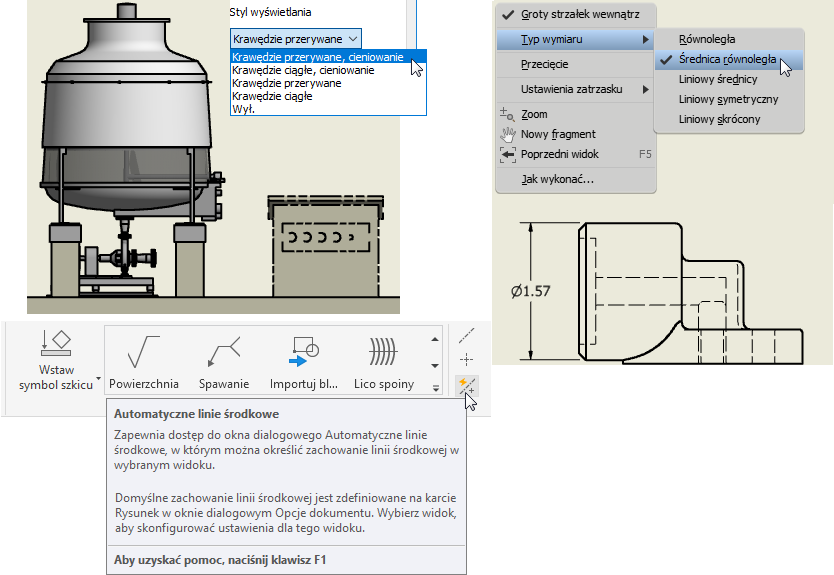

Opcja Styl linii to obecnie Styl wyświetlania z większą liczbą opcji, które zapewniają lepszą kontrolę nad wyglądem części odniesienia BOM na rysunku. Użyj jednej z nowych opcji: Krawędzie przerywane, cieniowanie lub Krawędzie ciągłe, cieniowanie, aby wyświetlić pliki odniesienia w kolorze z zarysem kreskowanym lub bez niego.
Ułatwiono odkrycie funkcji dodawania automatycznych linii środkowych do widoków rysunków dzięki nowemu przyciskowi polecenia automatycznej linii środkowej na wstążce.
W przypadku wymiarowania widoków poprawiliśmy możliwości wykrywania przez program Inventor wymiarów średnicy w widokach z boku lub widokach przekroju po wybraniu geometrii równoległej.
Na prośbę wielu użytkowników polecenie Zmierz powróciło na kartę Narzędzia w środowisku rysunku, umożliwiając pobranie pomiarów z rysunku bez tworzenia dodatkowych opisów.

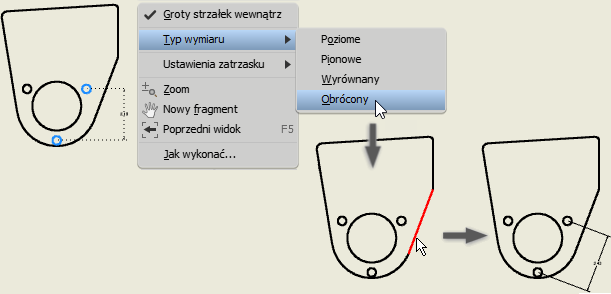

Nowa opcja „Obrócony” w poleceniu Wymiar umożliwia wyrównanie wymiaru prostopadle do wybranej krawędzi.
Aby pomóc w uzupełnianiu dokumentacji, usprawniliśmy proces kopiowania i wklejania ogólnych tabel w arkuszu rysunku.

Aby uzyskać więcej informacji, zobacz tematy Udoskonalenia dotyczące typu wymiaru, Ogólne udoskonalenia dotyczące rysunków i Udoskonalenia dotyczące stylu rysowania.

Automatyzacja: formaty arkuszy i iLogic ułatwiają automatyzację tworzenia rysunków zgodnie z własnym standardem CAD w programie Autodesk Inventor 2021.

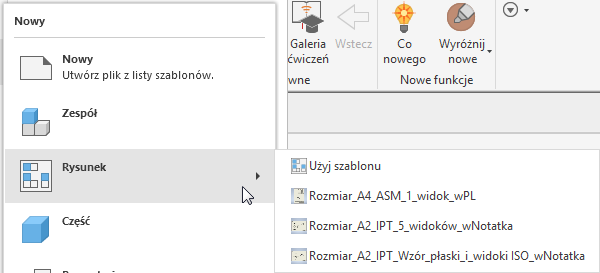

Układy widoków zapisane jako formaty arkuszy zachowują obecnie ustawienia widoku, takie jak wyświetlanie krawędzi. Dodaliśmy nową opcję „Dopasuj widoki do arkuszy”, aby automatycznie skalować widoki.
Formaty arkuszy obsługują obecnie rozwinięcia blachy w przypadku części konstrukcji blachowej oraz listę części w przypadku zespołów. Wszystkie są automatycznie wypełniane na podstawie modelu, do którego utworzono odniesienie podczas tworzenia arkusza.

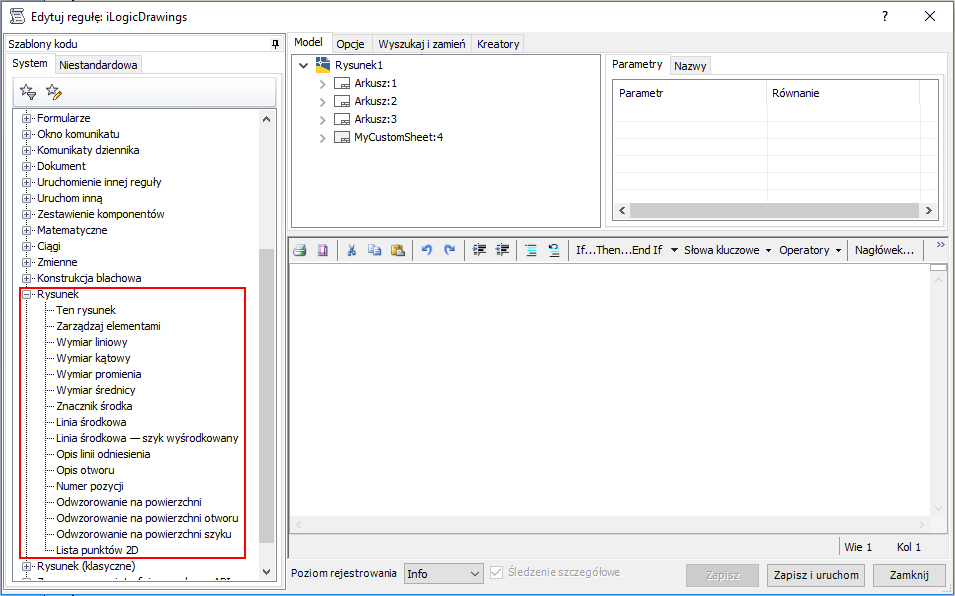

Aby dodatkowo ułatwić automatyzację tworzenia rysunków, poprawiliśmy możliwość dodawania w programie iLogic wymiarów, uwag i numerów pozycji z elementów oznaczonych etykietami.
Dodaliśmy także obsługę zmiany stylów rysowania za pomocą iLogic, co ułatwia zmianę stylów zgodnie z wymaganiami klienta lub wsadową edycję stylów w celu zachowania zgodności ze standardem CAD.

Aby uzyskać więcej informacji, zobacz tematy Udoskonalenia dotyczące szablonów formatu rysunku/arkusza i Udoskonalenia dotyczące iLogic.

Twoja opinia jest bardzo ważna dla zespołu Inventor. Zachęcamy do przesyłania opinii i próśb o ulepszenie produktów. Możesz dołączyć do następujących społeczności, aby przekazać swoją opinię zespołowi Inventor.
