W środowisku części wprowadzono wiele udoskonaleń produktywności.
Wybieranie za pomocą okna wielu brył w pliku części
Obecnie można wybrać za pomocą okna wiele brył w pliku części wielobryłowej (.ipt), ustawiając odpowiedni filtr wyboru:
- Ustaw filtr wyboru na Bryły, aby wybrać za pomocą okna lub okna przecinającego wiele brył.
- Ustaw filtr wyboru na Powierzchnie i krawędzie, aby za pomocą okna lub okna przecinającego wybrać wiele powierzchni/krawędzi.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji o filtrach wyboru, zobacz temat Polecenie Wybierz — odniesienie.
Opcja wyświetlania rozszerzonych informacji włączona dla wielu poleceń
Opcje W przeglądarce wyświetl rozszerzone informacje po nazwie węzła elementu (dostępna w oknie Opcje aplikacji/karta Części) i Wyświetl rozszerzone nazwy (dostępna w menu narzędzia przeglądarki modelu) zostały udoskonalone w celu obsługi następujących poleceń:
- Model 3D
Elementy konstrukcyjne
- Odbij
- Wszystkie płaszczyzny konstrukcyjne
- Wszystkie punkty konstrukcyjne
- Wszystkie osie konstrukcyjne
Dostęp: z okna Opcje aplikacji/karta Części

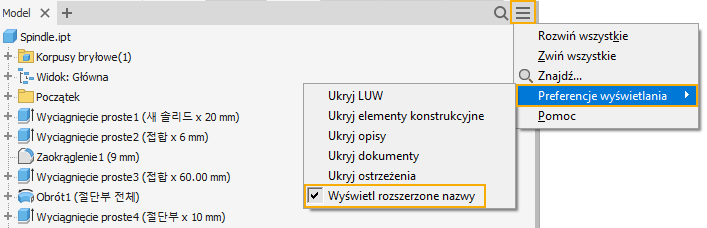

Dostęp z menu narzędzi przeglądarki modelu
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Karta Część (Opcje aplikacji) — odniesienie.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji dotyczących polecenia Odbij, zobacz temat Ustawianie elementów części w szyku.

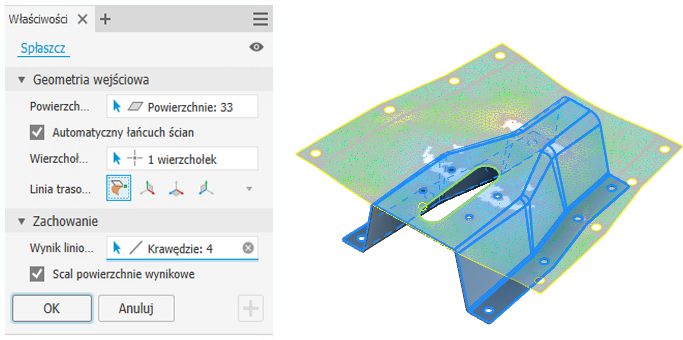

Spłaszcz
- Wybrać wiele płaskich otworów, które mają być sztywne.
- Zmienić nazwę elementu Rozwiń.
- Wyrównać wyniki z modelem albo płaszczyzną XY, XZ lub YZ.
Aby uzyskać więcej informacji, zobacz temat Rozwijanie powierzchni.
Opis 3D

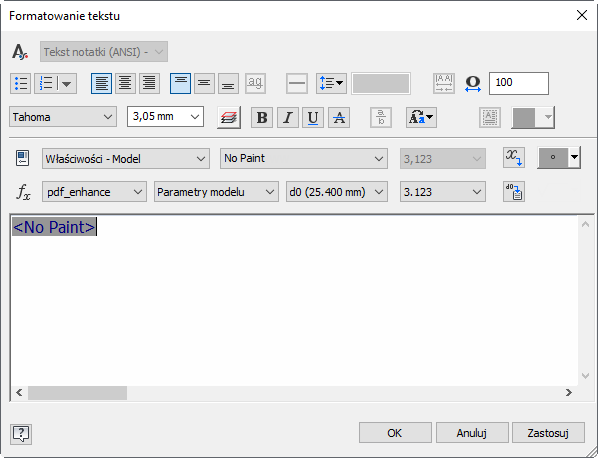

Obecnie można dodawać właściwości niestandardowe w poleceniach Tekst linii odniesienia, Uwaga ogólna i Uwaga ogólna profilu.
Aby uzyskać więcej informacji, zobacz temat Praca z tekstem i liniami odniesienia.
