Wiele ulepszeń zostało dodanych do procesów wymiarowania.
Wyrównanie prostopadłe do wybranej krawędzi

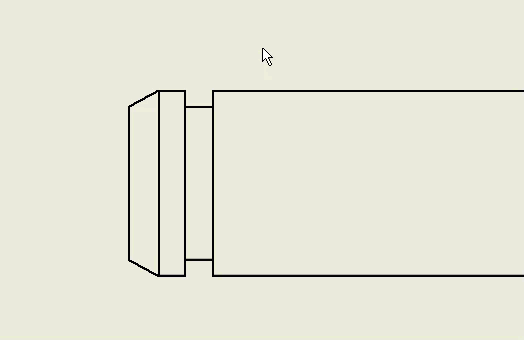

Obecnie można wyrównać wymiar do wybranej krawędzi. Użyj nowego typu wymiaru Obrócony, aby umieścić wymiar i ustawić go prostopadle tak, aby był wyrównany z wybraną krawędzią.
- Wybierz krawędź liniową lub 2 punkty.
- Kliknij prawym przyciskiem myszy i wybierz polecenie Wymiar > Obrócony.
- Wybierz linię, aby ustalić kierunek równoległy lub prostopadły wymiaru.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji dotyczących tworzenia wymiarów, zobacz temat Dodawanie wymiarów w prostokątnych widokach rysunku.
Średnica równoległa z symbolem Ø

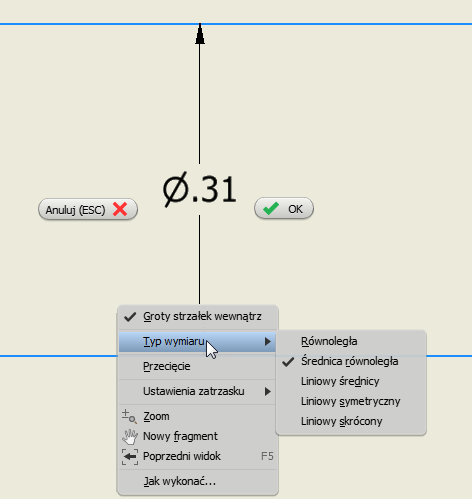

Nowy typ wymiaru Średnica równoległa z symbolem Ø, jest tworzony po wybraniu krawędzi konturu elementu cylindrycznego (wału lub otworu).
| Można użyć opcji menu kontekstowego Typ wymiaru, aby zmienić typ wymiaru. |
|
Aby uzyskać więcej informacji dotyczących tworzenia wymiarów, zobacz temat Dodawanie wymiarów w prostokątnych widokach rysunku.
