Ćwiczenie 1: Eksportowanie mapy do Autodesk SDF

Rysunek używany w części Lekcja 2: Czyszczenie rysunków zawiera dane opisowe. Dane obiektu zawierają atrybuty obiektów rzeczywistych, które są reprezentowane przez obiekty rysunku. Dane obiektu są zapisane na mapie i skojarzone z poszczególnymi obiektami rysunku.

Podczas eksportowania obiektów rysunku można korzystać z obiektu w celu tworzenia klas elementów w plikach SDF. Wynikowe klasy elementów zawierają właściwości odpowiadające atrybutom danych obiektu.

W niniejszym ćwiczeniu linie środkowe ulic na rysunku zawierają trzy atrybuty danych obiektu: Lanes, Speed_Limit i Surface.

Aby eksportować obiekty rysunków do formatu SDF

  1. Przejdź do pliku i otwórz mapę Street_Centerlines.dwg używaną w części Lekcja 2: Czyszczenie rysunków.
  2. Kliknij kolejno: karta Wyniki pracypanel Transfer danych mapyDWG do SDF. Wyszukiwanie
  3. W oknie dialogowym Lokalizacja eksportu wykonaj następujące czynności:
    • Upewnij się, że wartość Pliki typu jest ustawiona na Autodesk SDF (*.SDF).
    • Określ lokalizację i nazwę dla wyeksportowanego pliku.
    • Kliknij przycisk OK.
  4. W oknie dialogowym Eksport, na karcie Wybór, upewnij się, że zaznaczona jest opcja Zaznacz wszystko.

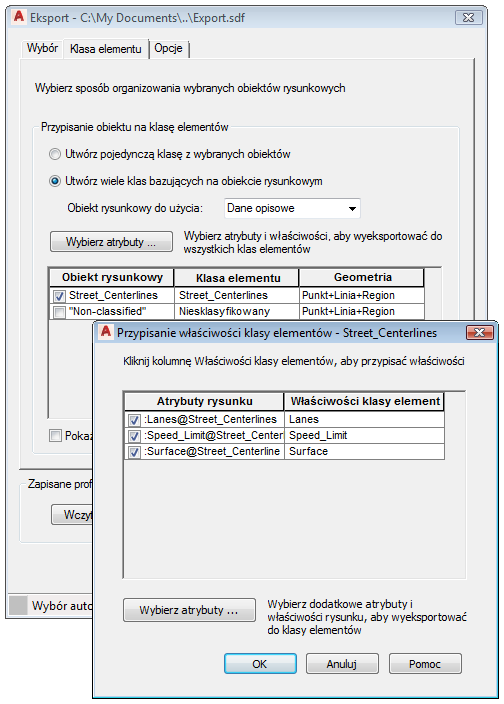

  5. Kliknij kartę Klasa elementów i wykonaj następujące czynności:
    • Kliknij opcję Utwórz wiele klas na podstawie obiektu rysunku.
    • W obszarze Obiekt rysunku do użycia wybierz opcję Dane obiektu.
    • W obszarze Obiekt rysunku usuń zaznaczenie pola wyboru Niesklasyfikowane.
    • W obszarze Klasa elementów kliknij Street_Centerlines.
    • Kliknij przycisk przeglądania, który pojawi się w polu.

    Dane obiektu dla Street_Centerlines zawierają trzy atrybuty: Lanes, Speed_Limit oraz Surface.

  6. W oknie dialogowym Odwzorowanie klasy elementów wykonaj następujące czynności:
    • Kliknij opcję Wybierz atrybuty.
    • Rozwiń pozycję Dane obiektu w celu wyświetlenia wszystkich atrybutów, które staną się właściwościami nowej klasy elementów.
    • Kliknij dwukrotnie OK, aby powrócić do okna dialogowego Eksport.
  7. Kliknij przycisk OK, aby wyeksportować obiekty rysunku do pliku SDF.

Użyj okna Połączenie danych w celu nawiązania połączenia z wynikowym plikiem SDF.

Elementy w pliku SDF można edytować za pomocą komend AutoCAD.

Aby kontynuować, przejdź do części Ćwiczenie 2: Publikowanie mapy do pliku DWF.
