Ćwiczenie 2: Wyświetlanie informacji o obrazie

W programie możliwe jest wyświetlenie nazwy pliku, wielkości, gęstości, głębokości oraz typu wstawionego obrazu. Możliwe jest także wyświetlenie daty utworzenia i modyfikacji pliku, a także warstwy, na której się znajduje.

W niniejszym ćwiczeniu użytkownik będzie wyświetlał informacje dotyczące obrazów rastrowych na dwa sposoby. W przypadku drugiej metody wyświetlane są informacje dodatkowe, takie jak szerokość i wysokość obrazu.

Uwaga: W tym ćwiczeniu używana jest mapa CITY.dwg, która jest używana również w sekcji Ćwiczenie 1: Wstawianie obrazu rastrowego.

Aby wyświetlić informacje na temat obrazu rastrowego

1. Jeśli mapa CITY.dwg nie jest jeszcze otwarta, należy ją ponownie otworzyć.
2. Na obszarze rysunku umieść kursor nad obrazem, przytrzymaj klawisz Shift i kliknij na obrazie.
3. Kliknij kartę Wstawpanel ObrazZarządzanie obrazami. Wyszukiwanie
4. W oknie dialogowym Zarządzanie obrazem przejrzyj informacje na temat rysunku REDDING_DRG.

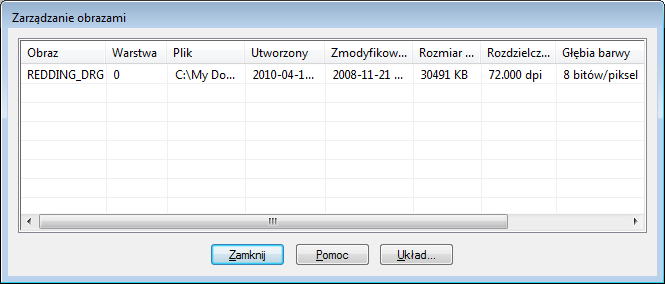

   W oknie dialogowym Zarządzanie obrazem wyświetlane są informacje na temat wybranego obrazu.

5. Po zakończeniu kliknij przycisk Zamknij.
6. Ponownie wybierz obraz.

   Umieść kursor nad obrazem, przytrzymaj klawisz Shift i kliknij obraz.

7. Kliknij wybrany obraz prawym przyciskiem myszy, a następnie kliknij opcje ObrazInformacje.
8. W oknie dialogowym Informacje o obrazie wyświetl informacje na temat obrazu REDDING_DRG.

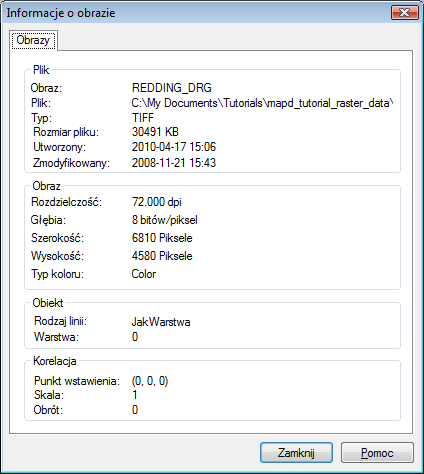

   W oknie dialogowym Informacje o obrazie dostępne są również dodatkowe informacje o obrazie.

9. Po zakończeniu kliknij przycisk Zamknij.

Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Zmiana kolejności wyświetlania.
