Ćwiczenie 1: Wstawianie obrazu rastrowego

Zdjęcia samolotowe i satelitarne często zawierają informacje o lokalizacji i skali. Te informacje sprawiają, że obrazy zawierają „odniesienia geograficzne”. W programie AutoCAD nie można korzystać z informacji o odniesieniach geograficznych, dlatego nie można poprawnie umieszczać obrazów. Taką możliwość oferuje natomiast Zestaw narzędzi AutoCAD Map 3D.

W niniejszym ćwiczeniu użytkownik wstawi grafikę rastra cyfrowego (DRG) miasta Redding (Kalifornia) do rysunku tego samego miasta. Informacje w skojarzonym pliku tekstowym TIFF (TWF) umożliwiają poprawne umiejscowienie i zeskalowanie obrazu.

Obrazy rastrowe zawierają kontekst dla obiektów rysunkowych, takich jak drogi.

Aby wstawić obraz rastrowy

1. Jeśli jeszcze nie wykonano tej operacji, zobacz sekcję Lekcja 1: Przygotowanie do korzystania z ćwiczeń.
2. Otwórz plik przykładowy CITY.dwg.
3. Kliknij kartę Narzędzia głównepanel DaneWstaw obraz. Wyszukiwanie
4. W oknie dialogowym Wstaw obraz wykonaj następujące czynności:
   • Przejdź do lokalizacji, w której zapisane są pliki przykładowe.
   • W polu Pliki typu wybierz typ Format TIFF(*.tif,*.tiff).
   • Na liście obrazów wybierz REDDING_DRG.tif.
   • Kliknij przycisk Informacje w celu wyświetlenia wielkości pliku, daty utworzenia oraz innych informacji, a także podglądu obrazu.

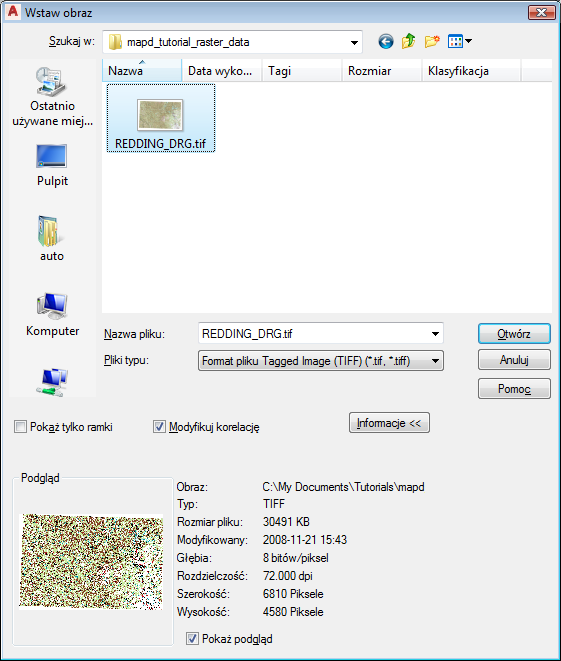

     Opcja Informacje umożliwia wyświetlenie podglądu oraz statystyk dotyczących obrazu.

   • Wybierz polecenie Modyfikuj korelację.
   • Kliknij przycisk Otwórz.
5. W oknie dialogowym Korelacja obrazu wykonaj następujące czynności:
   • Kliknij kartę Źródło, jeśli nie jest to karta bieżąca.

     Źródłem korelacji jest plik World. Właściwy plik nosi nazwę REDDING_DRG.tfw. Znajduje się on w miejscu, do którego skopiowano pliki przykładowe.

     Dane w pliku World określają wartości Punkt wstawienia X i Y w obszarze Wartości wstawienia. Te wartości stanowią odniesienia geograficzne dla obrazu, dzięki którym może on zostać poprawnie umieszczony na rysunku

     Uwaga: Wartości wstawiania można dowolnie zmieniać ręcznie.
   • Kliknij przycisk OK.

     Obraz zostanie poprawnie ustawiony na rysunku.

6. Zapisz plik.
   • Kliknij kolejno Zapisz jakoRysunek AutoCAD.
   • W oknie dialogowym Zapisz jako przejdź do folderu, w którym utworzono mapy dla ćwiczenia.
   • Kliknij przycisk Zapisz.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Wyświetlanie informacji o obrazie.
