Ćwiczenie 2: Dołączanie opisu do obiektów rysunkowych

Szablon rysunku zdefiniowany w poprzednim ćwiczeniu zostanie użyty w celu wstawienia wystąpień opisu do rysunku. Dla każdego obiektu rysunku, którego tabela danych obiektu zawiera dane ograniczenia prędkości, zostanie wyświetlona jego własna wartość ograniczenia prędkości.

Uwaga: W tym ćwiczeniu zostanie użyta mapa edytowana w sekcji Ćwiczenie 1: Tworzenie szablonu opisu.

Aby dołączyć opis do obiektów rysunku

1. Zaznacz na rysunku niektóre ulice, klikając je.

   W przypadku tego ćwiczenia wybierz klika ulic w okolicy skrzyżowania typu koniczyna w środku miasta.

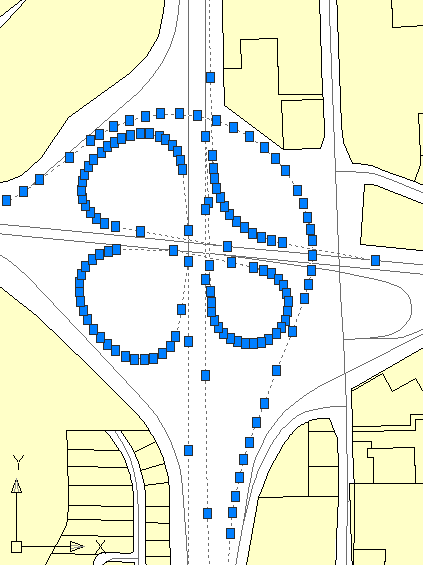

   Zaznacz ulice w okolicy skrzyżowania typu koniczyna.

2. Kliknij kolejno: karta Opiszpanel Opis mapyWstaw.

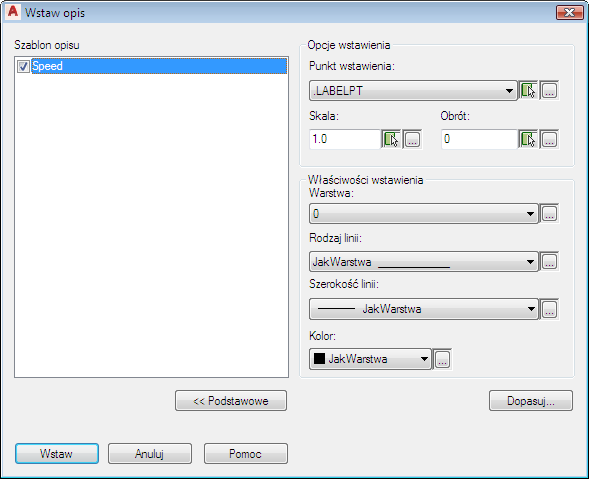

3. W oknie dialogowym Wstaw opis, w obszarze Szablon opisu wybierz pozycję SpeedLimit.


   Będą tutaj również widoczne wszystkie inne szablony zdefiniowane w rysunku.

4. Nacisnąć przycisk Insert.

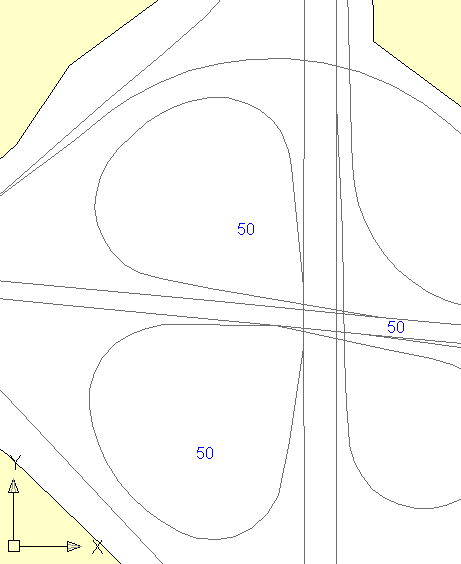

   Wartości ograniczenia prędkości (w kolorze niebieskim) zostaną dodane obok poszczególnych ulic na podstawie danych obiektów skojarzonych z obiektami ulicy.

5. Kliknij przycisk Zapisz jako, aby zapisać rysunek pod nową nazwą.

   Zanotuj nazwę i położenie rysunku. Rysunek zostanie zamknięty i otwarty ponownie później.

Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Dodawanie statycznej etykiety tekstu.
