Ćwiczenie 6: Tworzenie indeksu danych (opcjonalnie)

Indeks danych obiektu przyspiesza rysowanie zapytań na rysunkach, które zawierają dane obiektu. Indeks jest automatycznie aktualizowany przy każdej okazji zapisywania zmian na rysunku. W niniejszym ćwiczeniu zostanie utworzony indeks danych obiektu dla pliku rysunku Redding.dwg.

Uwaga: W tym ćwiczeniu używana jest mapa Redding.dwg utworzona i zmodyfikowana w sekcji Ćwiczenie 1: Dołączanie rysunków źródłowych.

Aby utworzyć indeks danych obiektu

1. Jeśli mapa Redding.dwg nie jest jeszcze otwarta, należy ją ponownie otworzyć.
2. Na karcie Eksplorator mapy, która należy do okna zadań, kliknij prawym przyciskiem myszy folder Rysunki. Kliknij polecenie Obsługa.
3. W oknie dialogowym Obsługa rysunku wykonaj następujące czynności:
   • Kliknij opcję Zaznacz wszystko.
   • Kliknij Indeksy rysunków.

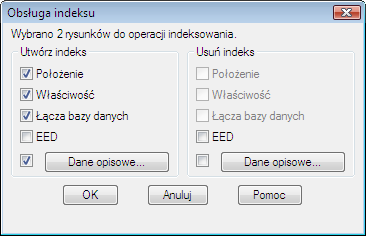

4. W oknie dialogowym Obsługa indeksu wykonaj następujące czynności:
   • Zaznacz wszystkie opcje Generuj indeks z wyjątkiem opcji EED.


     Zaznacz wszystkie opcje po lewej stronie z wyjątkiem EED.

   • W obszarze Generuj indeks kliknij przycisk Dane obiektu.

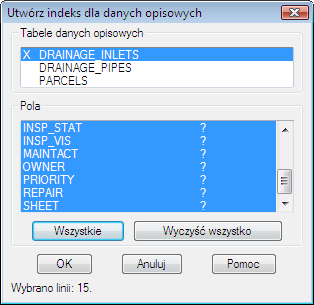

5. W oknie dialogowym Generuj indeks danych obiektu wykonaj następujące czynności:
   • W obszarze Tabele danych obiektu zaznacz opcję DRAINAGE_INLETS.
   • Kliknij przycisk Zaznacz wszystko, aby zaznaczyć wszystkie pola danych obiektu.
   • Zaznacz każde z pozostałych pól danych, jakie są widoczne w obszarze Tabela danych obiektu, a następnie zaznacz wszystkie ich pola danych w ten sam sposób.


     Wybierz tabelę danych, a następnie jej pola danych.

   • Po zakończeniu operacji kliknij przycisk OK.
6. W oknie dialogowym Obsługa indeksu kliknij przycisk OK.
7. W oknie dialogowym Potwierdź kliknij przycisk OK.
8. W oknie dialogowym Obsługa rysunku kliknij przycisk Zamknij.

   Po wykonaniu tych czynności zostaną utworzone indeksy. Podczas pracy z rysunkami należy regularnie wykonywać tę procedurę w celu aktualizacji i ponownego tworzenia indeksów.

9. Kliknij opcję Zapisz.

Do tej pory

Korzystaliśmy z zapytań Szybki podgląd i Podgląd w celu wyszukiwania obiektów na dołączonych rysunkach. Korzystaliśmy z zapytań Rysuj w celu dodawania obiektów z dołączonych rysunków do rysunku bieżącego. Utworzyliśmy indeks danych obiektu w celu usprawnienia działania zapytań dotyczących danych.

Aby zobaczyć wpływ indeksu obiektu na działanie, należy powtórzyć Ćwiczenie 5: Zapytania dotyczące danych opisowych z nowo utworzonym indeksem.

Aby kontynuować, przejdź do sekcji Lekcja 4: Dodawanie obrazów rastrowych.
