Identyfikatory ilości i materiałów w rozszerzeniu Buildingbook

Dowiedz się więcej o identyfikatorach ilości i materiałów oraz tego, jak są wyświetlane w projekcie.

Identyfikatory ilości

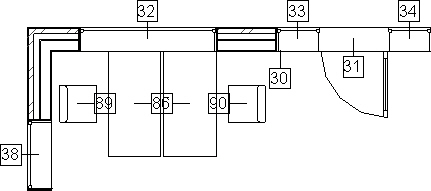

Identyfikator ilości (QID) jest unikatowym identyfikatorem przypisywanym do każdej ilości lub elementu. Są one wyświetlane jako oznaczenia na rysunkach projektu z liniami odniesienia prowadzącymi do środków powiązanych powierzchni.

Żadnego z identyfikatorów nie można zmienić ręcznie. Przy następnych obliczeniach ilości identyfikatory są wyświetlane bez zmian. Jest tak na potrzeby zachowania ciągłości niezależnie od tego, co dzieje się w projekcie. To zabezpieczenie obowiązuje w następujących sytuacjach:

• Identyfikator zostaje usunięty z rysunku.
• Identyfikator zostaje zmodyfikowany na palecie Właściwości w programie Revit.
Uwaga: Gdy powiązane elementy zostaną przeniesione, pozycja identyfikatora ilości zostanie zaktualizowana przy następnym wykonywaniu obliczeń.

Identyfikatory ilości są wyświetlane:

• jako informacje graficzne w projekcie,
• jako właściwości powierzchni pomieszczenia lub elementu w oknach dialogowych ilości dla pomieszczenia,
• w formularzach wyjściowych programu Excel,
• w pliku eksportu QTO.

Wyeksportowane pliki można później porównać z projektem źródłowym i zidentyfikować obliczone wielkości.

Identyfikatory materiałów

Identyfikatory materiałów stanowią szczegółowy podzestaw identyfikatorów ilości.

• Identyfikatory ilości są tworzone przy każdych obliczeniach wykonywanych w rozszerzeniu Buildingbook i identyfikują każdy obliczany element.
• Identyfikatory materiałów to identyfikatory dla każdego obliczanego materiału dla każdego elementu i są tworzone tylko w przypadku, gdy jest to jawnie określone.

Utworzenie identyfikatorów materiałów jest wymagane tylko w następujących przypadkach:

• dane rozszerzenia Buildingbook mają zostać wyeksportowane do zestawienia lub
• dane są eksportowane do formatu DWF/DWFx na potrzeby programu Autodesk Quantity Takeoff.

Uwaga: Dane projektu należy generować tylko wtedy, gdy jest to konieczne. Ma to istotny wpływ na wydajność i wizualną przejrzystość projektu ze względu na dużą liczbę generowanych identyfikatorów materiałów.

Dla każdej obliczanej części budynku jest tworzony i umieszczany w projekcie w postaci oznaczenia jeden identyfikator materiału.

Większa liczba to identyfikator ilości identyfikujący obliczany element. Jest on zawsze tworzony. Mniejszy tekst i oznaczenie liczbowe to identyfikator materiału identyfikujący każdy obliczany materiał dla elementu.

Żadnego z identyfikatorów nie można zmienić ręcznie. Przy następnych obliczeniach ilości identyfikatory są wyświetlane bez zmian. Jest tak na potrzeby zachowania ciągłości niezależnie od tego, co dzieje się w projekcie. To zabezpieczenie obowiązuje w następujących sytuacjach:

• Identyfikator zostaje usunięty z rysunku.
• Identyfikator zostaje zmodyfikowany na palecie Właściwości w programie Revit.
Uwaga: Gdy powiązane elementy zostaną przeniesione, pozycja identyfikatora ilości zostanie zaktualizowana przy następnym wykonywaniu obliczeń.

Identyfikatory materiałów są wyświetlane:

• jako informacje graficzne w projekcie,
• jako właściwości powierzchni pomieszczenia lub elementu w oknach dialogowych ilości dla pomieszczenia,
• w formularzach wyjściowych programu Excel,
• w pliku eksportu QTO.

Wyeksportowane pliki można później porównać z projektem źródłowym i zidentyfikować obliczone wielkości.

Kliknij dowolny identyfikator rozszerzenia Buildingbook, a wszystkie obliczone dane rozszerzenia Buildingbook dla danej ilości powierzchni pomieszczeń zostaną wyświetlone na palecie Właściwości. Te informacje są używane do wypełniania zestawień programu Revit i są też przenoszone do pliku DWF/DWFx w celu późniejszego użycia w programie Autodesk Quantity Takeoff.
