Importowanie mostów i tuneli z programu InfraWorks

Zaimportuj model mostu lub tunelu i przekonwertuj jego geometrię na części na potrzeby utworzenia dodatkowych szczegółów i analizy.

Uwaga: Zainstalowane programy InfraWorks i Revit muszą mieć wersje z tego samego roku. Wymagany jest też składnik Autodesk Revit Interoperability for InfraWorks.

1. Wyślij model z programu InfraWorks do programu Revit.
   • Wysyłanie mostu do programu Autodesk Revit
   • Wysyłanie tunelu do programu Autodesk Revit

   Już w programie Revit model może przyjąć zbrojenie konstrukcyjne.

   Uwaga: W celu uzyskania spójnego procesu roboczego podczas importowania geometrii do programu Autodesk Revit w modelach programów InfraWorks i Revit należy używać tych samych jednostek miar. Włącz filtr kategorii Infrastruktura w oknie dialogowym Nadpisania widoczności i grafiki, aby sterować widocznością i grafiką zaimportowanej geometrii.

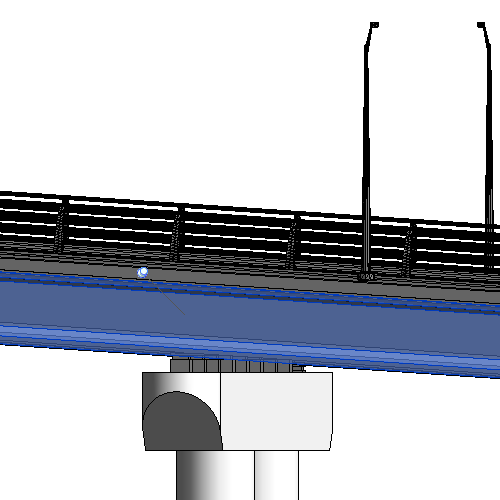

2. Wybierz komponenty, które wymagają dodania szczegółów, i utwórz z nich części.

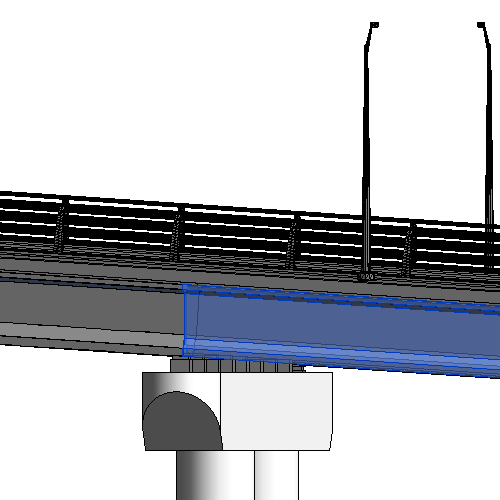

3. Po utworzeniu części komponenty mostu można uzupełniać o dodatkowe szczegóły oraz uwzględniać w zespołach, tak jak inne części utworzone w programie Revit.

Uwaga: Tworzenie rodziny modeli na podstawie kategorii modelu mostu nie jest obsługiwane w programie Revit. Można utworzyć rodzinę opisów na podstawie kategorii opisów mostu.
