Należy naszkicować płaszczyzny odniesienia przed utworzeniem rodziny geometrii, dzięki czemu można przyciągnąć szkic i geometrię do tych płaszczyzn.
- Umieść nowe płaszczyzny odniesienia tak, aby były wyrównane do osi głównych zaplanowanej geometrii.
- Nadaj nazwy wszystkim płaszczyznom odniesienia, aby można było je przypisać do bieżącej płaszczyzny roboczej. Nazwa umożliwia wyświetlenie płaszczyzny odniesienia, tak aby możliwe było jej wybranie i używanie jako płaszczyzny roboczej.
- Określ właściwość płaszczyzn odniesienia, która umożliwia wymiarowanie względem nich, gdy rodzina jest umieszczana w projekcie.

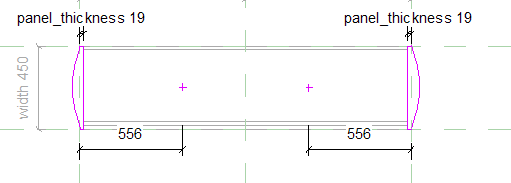

Rodzina biblioteczek utworzona przy użyciu struktury płaszczyzn odniesienia.

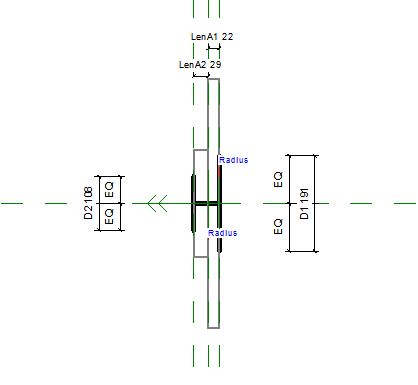

Rodzina kołnierzy utworzona przy użyciu struktury płaszczyzn odniesienia

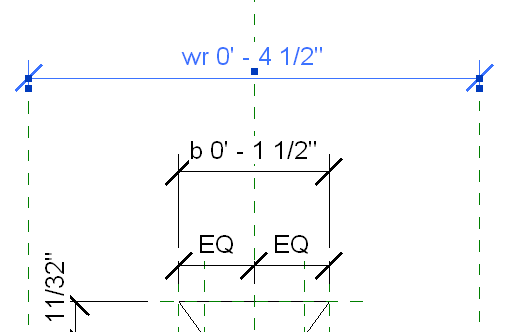

Rodzina metalowych płyt utworzona przy użyciu struktury płaszczyzn odniesienia
Aby zaplanować układ płaszczyzn odniesienia
- Kliknij kartę Utwórz
panel Odniesienie
(Płaszczyzna odniesienia).
- Określ punkt początkowy i końcowy płaszczyzny odniesienia.
- Nadaj nazwę płaszczyźnie odniesienia, aby można było ją zidentyfikować podczas otwierania innych widoków:
- Wybierz płaszczyznę odniesienia, a następnie w polu Nazwa w części Dane identyfikacyjne na palecie Właściwości wprowadź nazwę płaszczyzny odniesienia.
- Kliknij przycisk Apply (Zastosuj).
