Przypisanie geometrii rodziny do podkategorii

Podczas pracy z rodzinami w Edytorze rodzin można przypisać różne elementy geometrii rodziny do podkategorii w kategorii rodziny.

Podkategoria, niezależnie od ustawień kategorii rodziny, steruje szerokością, kolorem i wzorem linii oraz materiałem geometrii do niej przypisanej. Przypisując części geometrii rodziny do różnych podkategorii, można wyświetlić te części z różnymi szerokościami, kolorami i wzorami linii oraz z różnym przypisaniem materiału.

Przykład rodziny okien

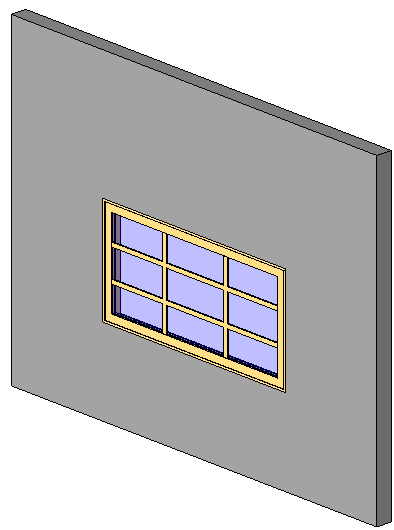

Na przykład w rodzinie okien można przypisać ramę, skrzydło i szprosy do jednej podkategorii, a szkło do innej. Następnie można przypisać różne materiały (drewno i szkło) do każdej podkategorii, aby uzyskać poniższy efekt.

Przykład rodziny wanien

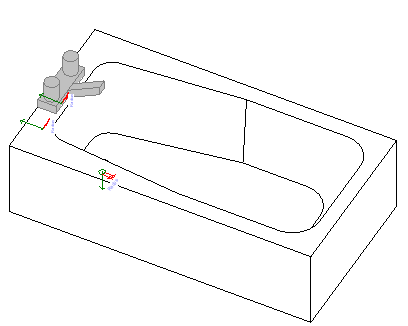

Na przykład w rodzinie wanien można przypisać kran do jednej podkategorii, a korpus wanny do innej. Następnie można przypisać różne materiały do każdej podkategorii, aby uzyskać poniższy efekt.

Jeśli nie zostały utworzone podkategorie lub rodzina domyślnie ich nie zawiera, można je utworzyć w dowolnym momencie.

Aby przypisać geometrię rodziny do podkategorii

  1. W Edytorze rodzin wybierz geometrię rodziny, która ma zostać przypisana do podkategorii.
  2. Na palecie Właściwości w obszarze Dane identyfikacyjne wybierz podkategorię w opcji Podkategoria.
  3. Kliknij przycisk Apply (Zastosuj).
