Tworzenie obszaru podrzędnego modelu terenu

Obszar podrzędny określa obszar modelu terenu, w którym można zastosować odrębny zestaw właściwości, takich jak materiał.

Można wykorzystać obszary podrzędne na przykład do narysowania parkingu na powierzchni zniwelowanej, drogach lub wysepkach.

Film: Tworzenie topograficznego obszaru podrzędnego

Tworzenie obszarów podrzędnych nie pociąga za sobą utworzenia oddzielnych powierzchni. Aby utworzyć oddzielne powierzchnie, które można edytować niezależnie, użyj narzędzia Podziel powierzchnię.

Wskazówka: Można wykorzystać obszary podrzędne do dodawania elementów dróg, takich jak parking, strzałki skrętu czy oznaczenia dla niepełnosprawnych. Aby uprościć proces, należy użyć komponentu szczegółów jako szablonu i posłużyć się narzędziem Wskaż linie w edytorze obszarów podrzędnych. W razie potrzeby można zablokować obwiednie obszaru podrzędnego do wskazanej linii komponentu szczegółu. Podczas przesuwania komponentu szczegółu obszar podrzędny jest dopasowywany automatycznie.

Tworzenie obszaru podrzędnego

1. Otwórz rzut terenu zawierający model terenu.
2. Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Modyfikuj teren (Obszar podrzędny).

   Pogram Revit przechodzi do trybu szkicowania.

3. Kliknij opcję (Wskaż linie) lub użyj innych narzędzi do szkicowania, aby utworzyć obszar podrzędny w modelu terenu.
   Uwaga: Użyj jednego konturu, aby utworzyć obszar podrzędny w modelu terenu. W przypadku utworzenia wielu konturów tylko pierwszy kontur jest używany do utworzenia obszaru podrzędnego, a pozostałe są pomijane.

Aby zmodyfikować obwiednie obszaru podrzędnego

1. Wybierz obszar podrzędny.
2. Kliknij kolejno kartę Zmień | Model terenu panel Obszar podrzędny(Edytuj obwiednię).
3. Kliknij opcję (Wskaż linie) lub użyj innych narzędzi do szkicowania, aby zmodyfikować obszar podrzędny w modelu terenu.

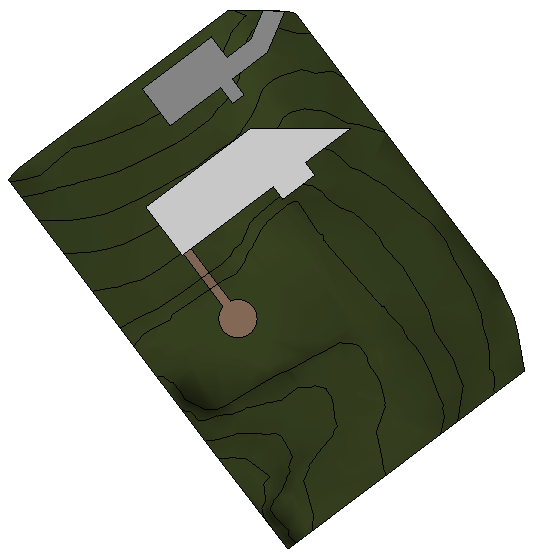

Przykład
