Podział modelu terenu

Można podzielić model terenu na dwie osobne powierzchnie i zmieniać te powierzchnie niezależnie.

Uwaga: Aby utworzyć oddzielne powierzchnie na modelu terenu i przypisać różne właściwości do każdej z nich (na przykład materiał) bez dzielenia modelu terenu na odrębne części, należy użyć narzędzia Obszar podrzędny modelu terenu.

Aby podzielić model terenu na co najmniej 2 powierzchnie, użyj wielokrotnie narzędzia Podziel powierzchnię, umożliwiając dalszy podział każdego fragmentu modelu terenu zgodnie z potrzebami.

Po podziale powierzchni można przypisać obszarom wynikowym odrębne materiały w celu przedstawienia dróg, jezior, placów czy wzniesień.

Możliwe jest również usuwanie fragmentów modelu terenu. Przykładowo można użyć narzędzia Podziel powierzchnię, aby usunąć niepotrzebne fragmenty modelu terenu wygenerowane przy użyciu zaimportowanego pliku, gdy nieznane obszary są wypełniane niepożądanymi artefaktami.

Uwaga: Jeśli właściwość Etap wyburzenia modelu terenu jest ustawiona na wartość inną niż Brak oraz model terenu jest podzielony, wartość ta jest zmieniona na Brak dla jednej z powierzchni wynikowych.

Dzielenie modelu terenu

1. Otwórz rzut terenu lub widok 3D.
2. Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Modyfikuj teren (Podziel powierzchnię).
3. W obszarze rysunku zaznacz model terenu do podziału.

   Pogram Revit przechodzi do trybu szkicowania.

4. Kliknij kolejno kartę Zmień | Podziel powierzchniępanel Rysuj (Wskaż linie) lub użyj innych narzędzi do szkicowania, aby podzielić model terenu.

   Nie można wybrać linii modelu terenu, używając narzędzia Wskaż linie. Musisz wybrać inne właściwe linie, takie jak ściany.

5. Narysuj pojedynczą zamkniętą pętlę lub pojedynczą otwartą pętlę. Oba końce otwartej pętli muszą przecinać obwiednię powierzchni i mogą to robić tylko raz na każdym końcu pętli otwartej.

   Przykłady

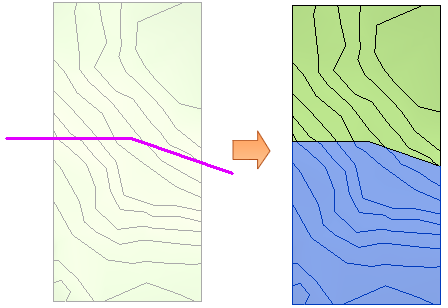

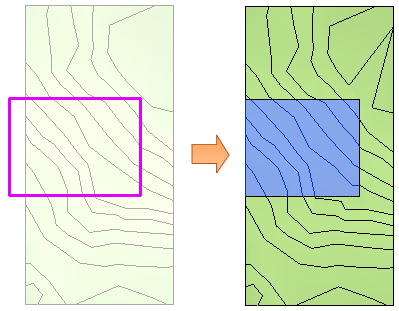

   Pętla zamknięta	Pętla otwarta

6. Kliknij opcję (Zakończ tryb edycji).
